123D modelado para impresión 3D (1 / 22 paso)

Paso 1: Bocetos

The Designs

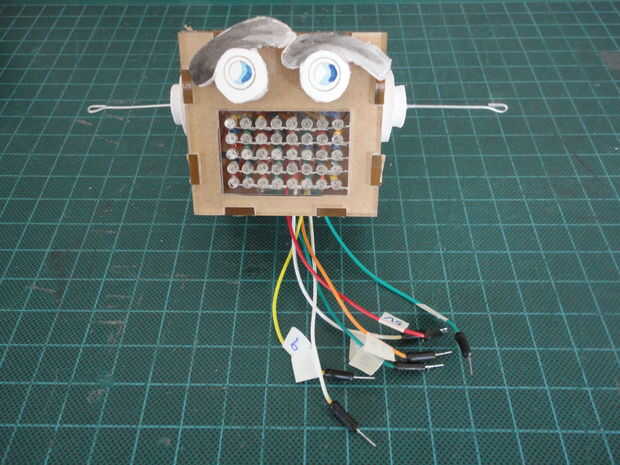

Diseñé los oídos, ojos, hombros y manos para mi proyecto de robot, poner 40 LEDs y cerebro en la cabeza del Robot.

Todas las piezas son sólo piezas decorativas para el robot, sólo los ojos que puedo quiero poner lo LEDs de 5mm de diámetro interior.

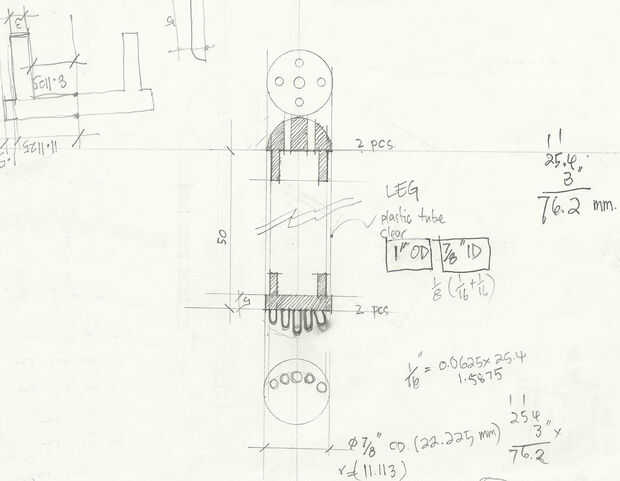

Las piezas se acoplarán en la ronda de apertura existente, por ejemplo ojos encajará en la apertura de 10 mm de diámetro y orejas se encajará en la apertura de 20 mm de diámetro. Y hombros y la mano se montaje en tubo redondo de acrílico con 1"(25.4 mm) de OD (diámetro exterior) y 7/8" (22.225 milímetros) ID (diámetro interior). Así los diseños de alguna manera tienen la clavija redonda a un extremo, como se muestra en los dibujos abajo.

Los bocetos

Cuando estaba trabajando en el nuevo proyecto, suele transferir la idea que tenía en mente en el papel. A veces sólo garabatos en la servilleta, al igual que otro diseñador/inventor hice!

Más tarde yo sería refinado los bocetos servilleta diseño realizable y algo que tienen sentido. La otra consideración es que el diseño debe complementar el objeto existente.

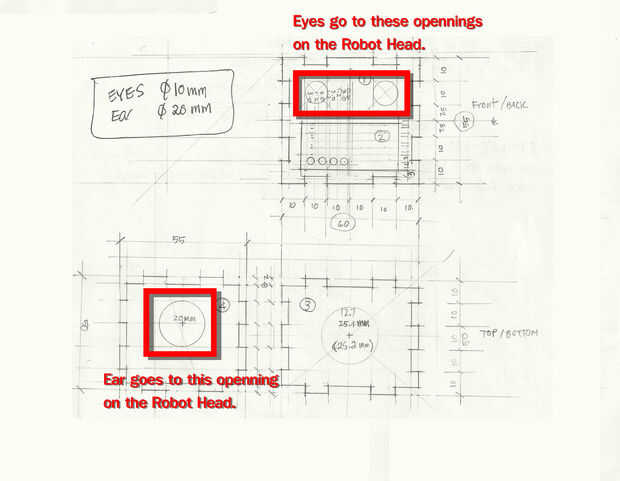

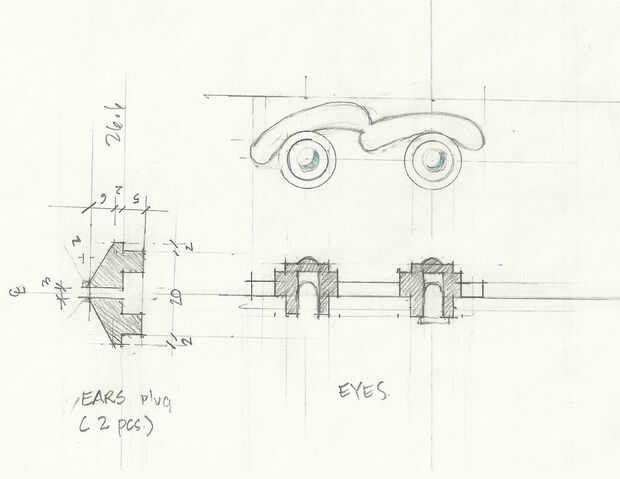

Bocetos a continuación (Nº 1, 2 y 3) no son "bocetos servilleta", eran bocetos refinados. En esta etapa todas las dimensiones están en milímetros.
