Paso 19: Montar modelos 3D: parte 2 - combinar las manos y orejas
Resumen de los comandos a usar en este paso:
- "Offset plano" en la "Construcción" menú de marcado
- "Cilindro" en el menú de la marca "Primitivas" o cubo.
- "Nuevo componente"
- "Copiar"
- "Función sólida" -> "Combinar"
- "Borrar"
Y estos son los pasos:

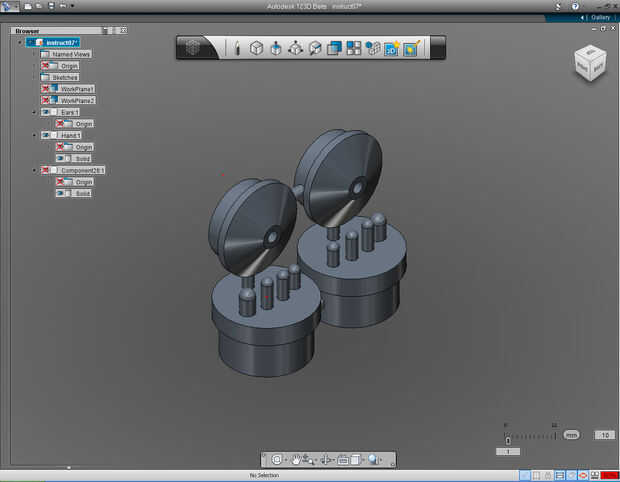

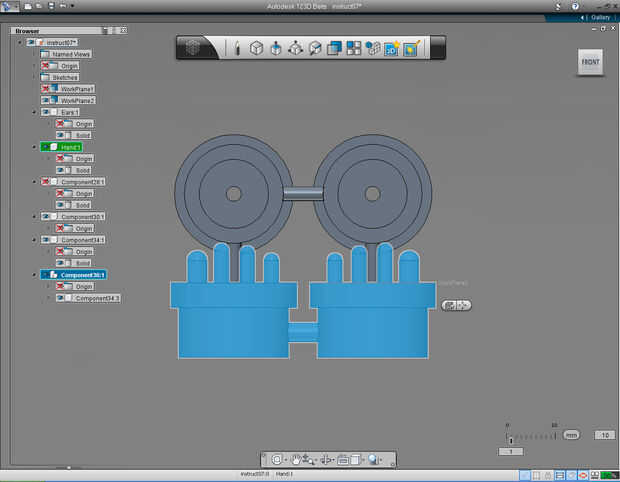

1. ocultar "Workplane1" y previamente se unió a modelo sólido (hombros y ojos), dejar sólo las manos y los oídos en la pantalla.

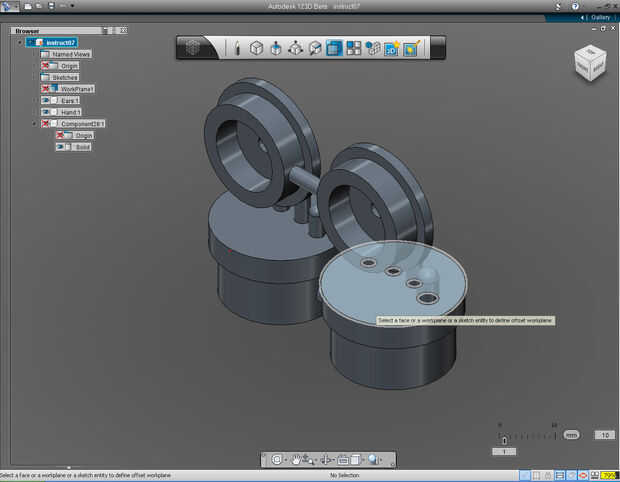

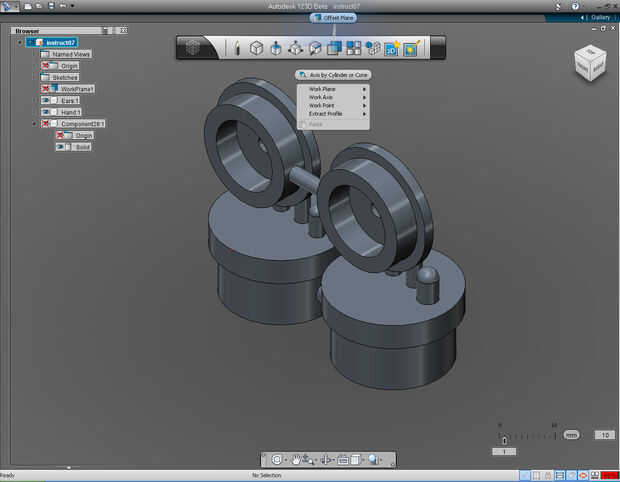

2. Seleccione "Offset plano" en "Construcción" de la marca menú nuevo "Plano de trabajo"

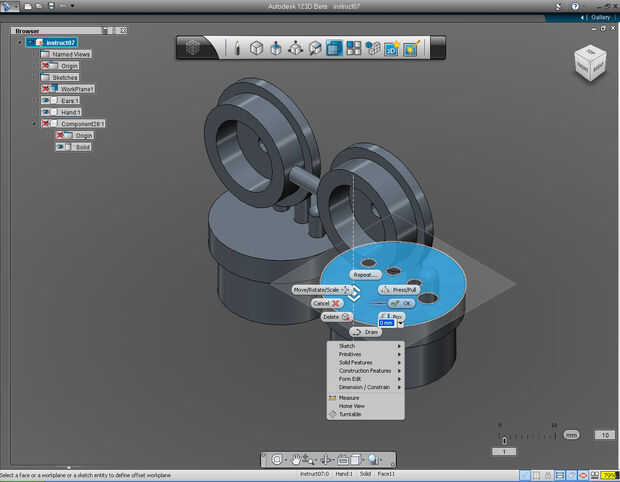

3. Mueva el cursor del ratón sobre uno de la superficie superior de la mano y click izquierdo.
4. Haga clic derecho menú de marcado, seleccione píldora "OK" comando de cometer.

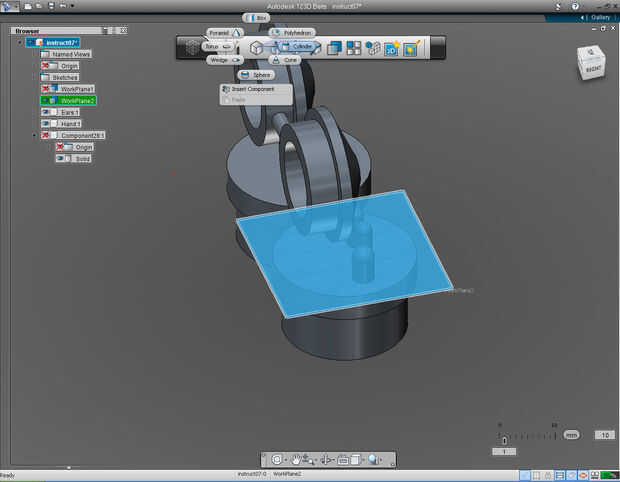

5. Seleccione la píldora de "Cilindro" en el menú "Primitivo" de la marca.
6. Ajuste la pantalla para que podamos ver el plano de trabajo más cercana, utilizando "Vista cubo" o "Órbita" en la barra de herramientas de "Navegación".

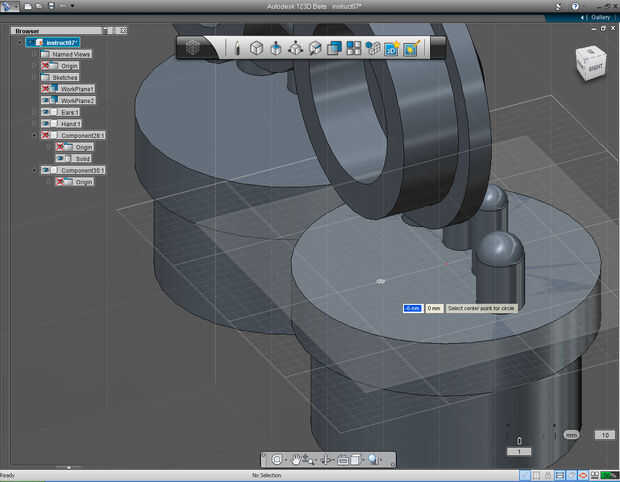

7. comenzar a dibujar el cilindro por especificar el centro del cilindro a -6, 0

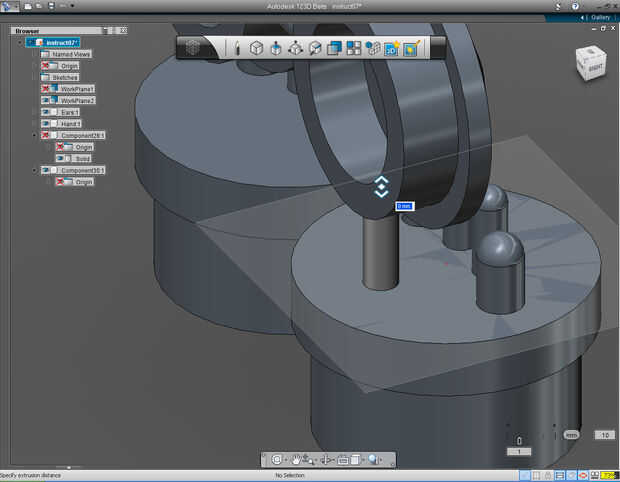

8. especificar la altura de la botella a 9mm
9. cambiar la vista al frente.

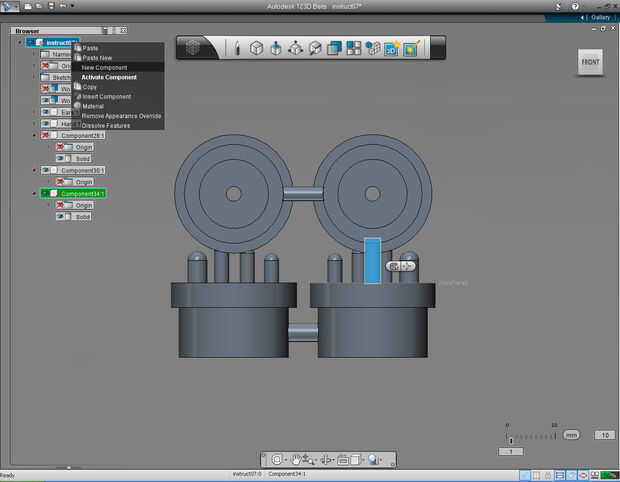

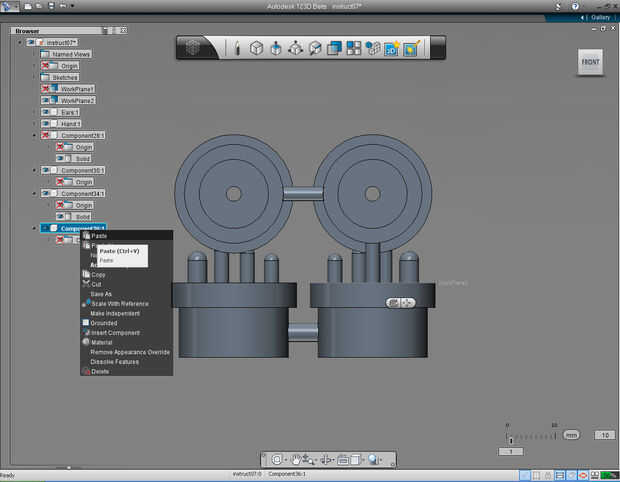

10. Haga clic derecho en el elemento primario en la lista de "Función Browser", seleccione "Nuevo componente". Y también seleccionar el comando "Copiar" en la lista.

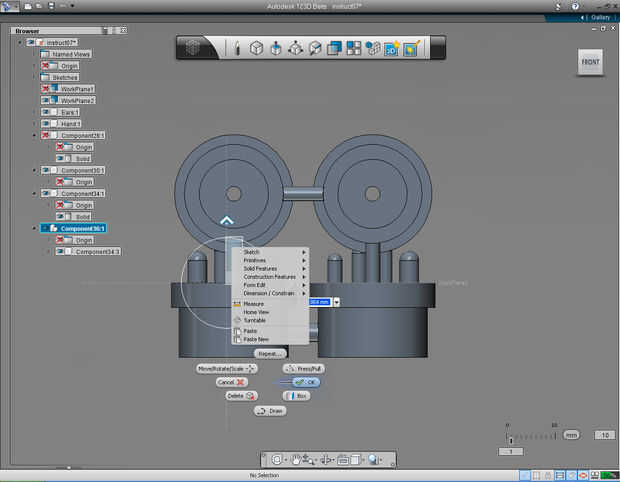

11. Haga clic en crear nuevo componente y haga clic con el botón derecho del ratón para que aparezca la lista de comandos. Seleccione el comando "Pegar"

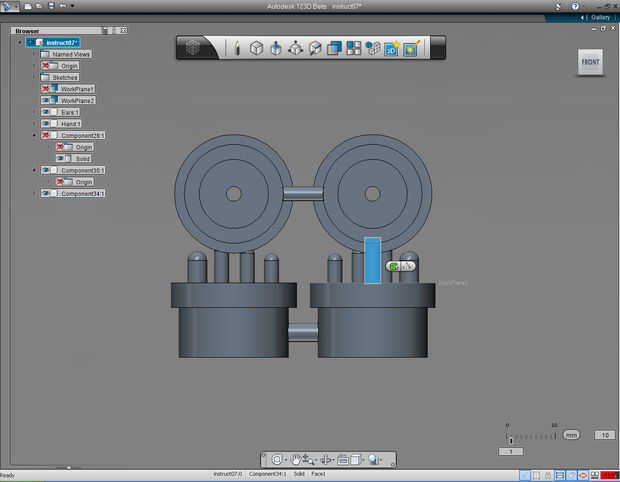

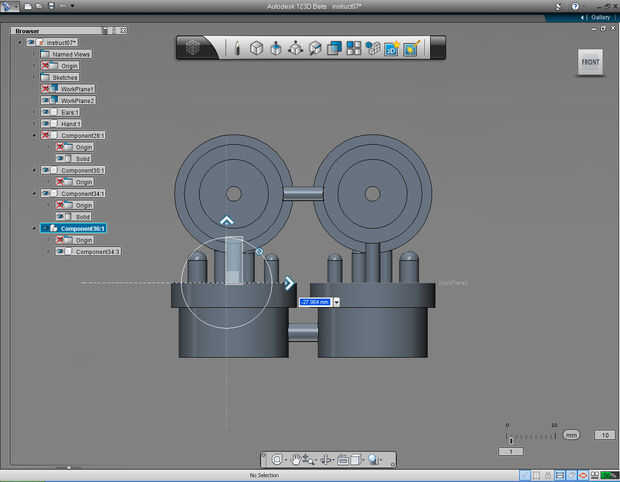

12. arrastre la flecha Horizontal hacia la izquierda aproximadamente en el centro de la mano izquierda.
13. Haga clic derecho menú de marcado, seleccione píldora "OK" comando de cometer.
14. Seleccione el modelo de "Manos" en el menú "Función Browser"

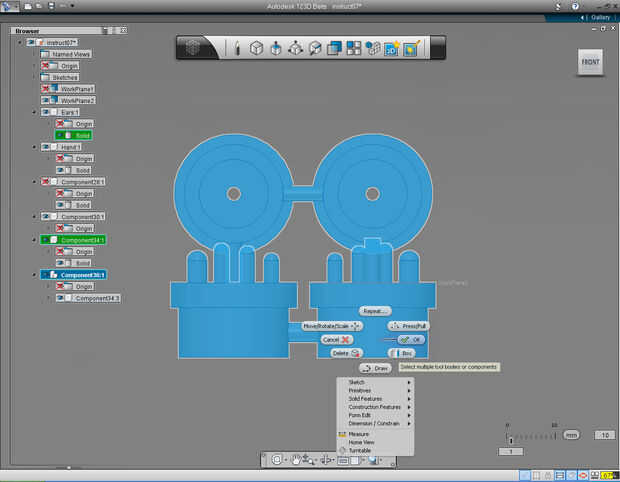

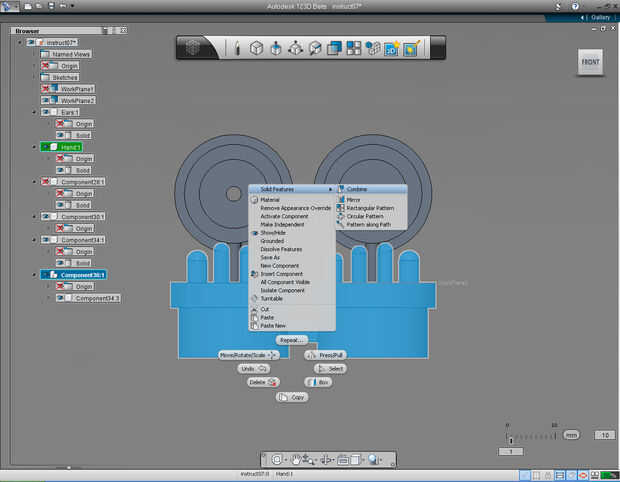

15. Haga clic derecho para abrir menú de marcado, seleccione "Característica sólida" -> "Combinar"

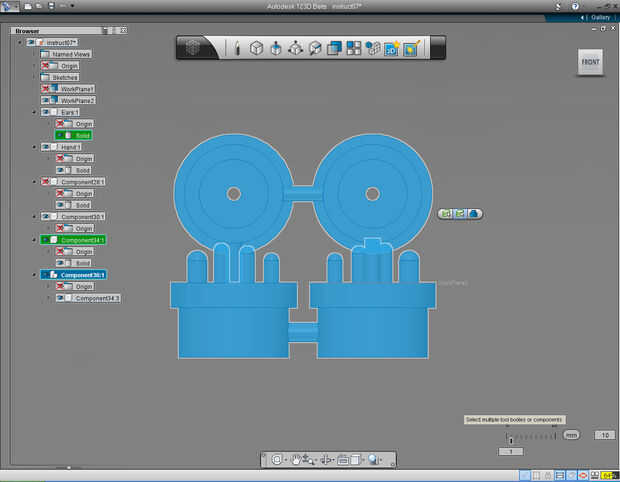

16. Mantenga presionada la tecla Mayús y seleccione orejas y dos cilindros que creamos anteriormente
17. Haga clic derecho menú de marcado, seleccione píldora "OK" comando de cometer.

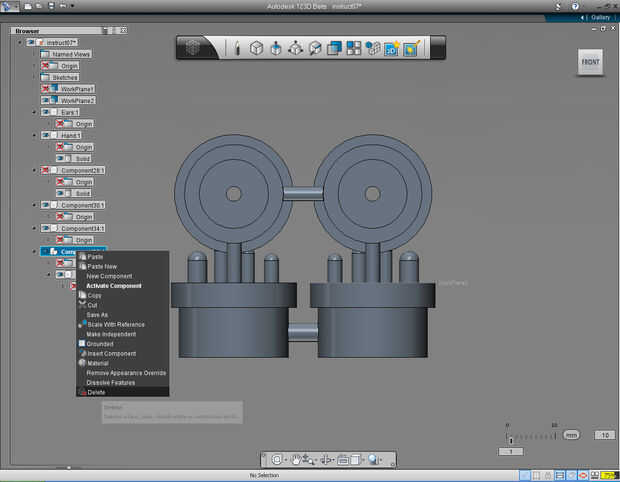

18. desplegable todos los componentes, click derecho en un elemento vacío (no sólido) y seleccionar "Delete" comando para eliminar componente vacío.
Ahora tenemos las manos y orejas se unió a!
