Paso 2: Cómo el circuito de carga funciona

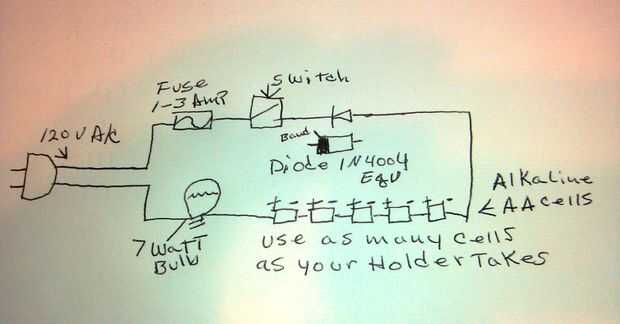

Para aquellos de ustedes algunos antecedentes de la electrónica imaginar si será el circuito en la cabeza. He puesto un cuadro esquemático en este paso.
Con el uso de un cable de alimentación estamos dibujo 120 V AC de la toma. Es añadir el diodo en serie con un lado de la carga y la batería de soporte. El diodo rectifica la corriente alterna y crea una pulsación 60volts CC. (Un ciclo de deber del 50%)
UNA NOTA SOBRE LA POLARIDAD DEL DIODO Y CÓMO SE COLOCA EN EL CIRCUITO. Coloqué el lado negativo/cátodo del diodo hacia la pared actual. El lado del cátodo del diodo es el que está con la franja alrededor de la. El ánodo / + lado del diodo es conectado al polo negativo de la batería de poder.

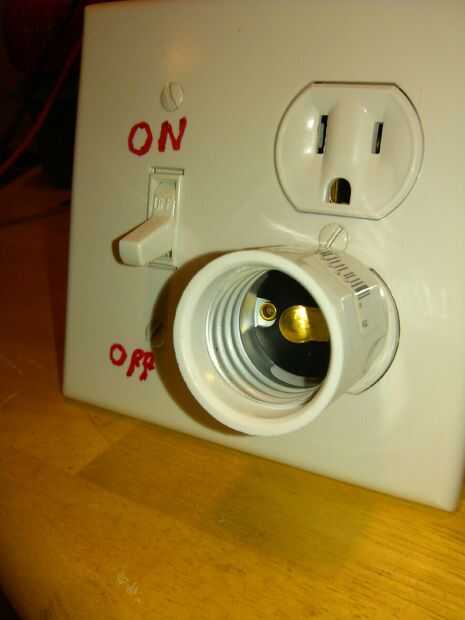

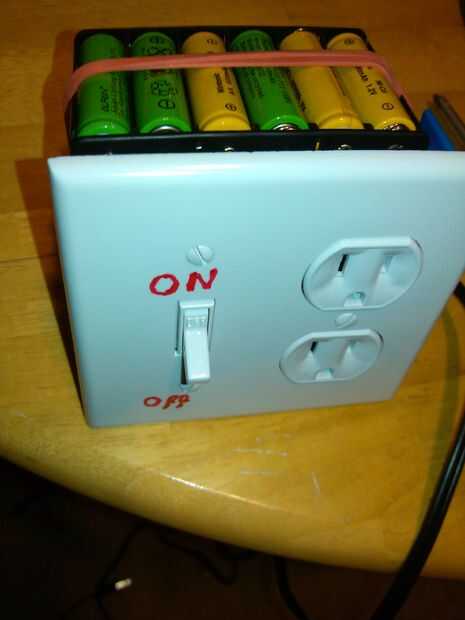

La corriente continua pulsante atraviesa las baterías en el paquete de energía y en una resistencia de carga que va a ser el foco de luz. De la bombilla de luz interruptores instalados y entonces el poder se remonta a la toma de corriente. También se recomienda un fusible en el circuito.
Ley de ohms nos ayudará a determinar la corriente de carga que necesitamos utilizar.
Ley de ohms nos indica que el voltaje x amperaje igual a potencia. Puesto que he elegido para recargar pilas alcalinas AA necesito mi índice de carga de los de la base. La media pila alcalina AA tiene una capacidad de alrededor de 2500 mAH. A con seguridad un cargador batería como esta no queremos cargar actual que más de uno de 50 de su capacidad. Hasta 2500 mAH dividido por 50 = 50mAH < = 50 miliamperios por hora.
Multiplicar 120 V veces 50 mA es igual a 6watts, así la resistencia de carga debe ser de 6 w el.
Es útil tener en cuenta que pilas de diferentes tipos en rangos de corriente diferentes. Me han visto NiCad, hidruro metálico de níquel baterías con capacidad de 600 horas de mA a 3000 horas mA por lo tanto el índice de carga pueden variar dependiendo de las baterías que desea cargar.
Tenga en cuenta si se carga baterías, que deberá basar su corriente más uno 10 de capacidad de la batería para que sean capaces de cargar más rápido ya que la batería podría tomar esa cantidad de corriente. RECUERDE HACER LAS MATEMÁTICAS!

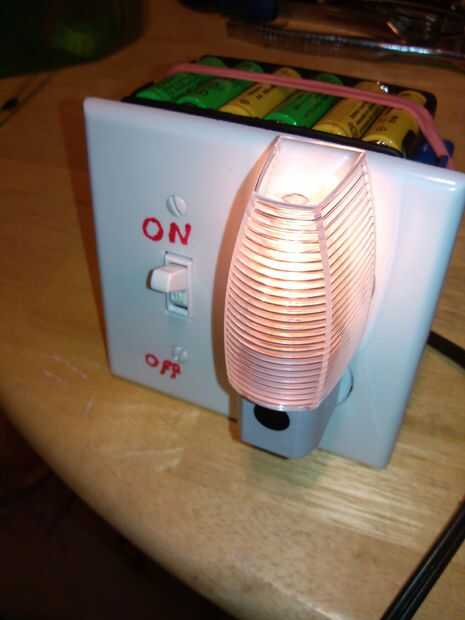

Hola eligió utilizar una bombillas de luz de noche de 7 1/2 W para obtener la más cercana a 6 W que he podido. Probablemente podría utilizar hasta un 15 W incandescente y todavía estar en la zona de seguridad.
Sólo por ejemplo si quisiera cargar tarifa 200 mA utilizo una bombilla de W 25.
Nota que los focos de luz en este proyecto debe para ser incandescente, bombillas CFL no funcionará.
Probar y publicar el esquema visual para este proyecto como bien si no he logrado hacerlo por favor alguien dígame.
Mientras que las baterías están cargando es una buena idea hacer un seguimiento de su temperatura en el momento en que se encuentran en el ciclo de carga.
Periódicamente apague y desenchufe el cargador de forma que puede monitorizar tensión de cada celda con un medidor multi. Con pilas alcalinas dependiendo del estado de la descarga puede tardar unas horas o más para traer las pilas hasta una carga completa, mantén tus ojos abiertos. RECUERDE QUE DEBIDO A LA EDAD O EL ESTADO DE LA DESCARGA NO PUEDEN RECUPERAR ALGUNAS BATERÍAS A PLENA CARGA.
Recuerde que está utilizando una cantidad muy pequeña de la corriente para cargar estas baterías para que no entran fugitivo termal y así sobrecalentarse, incendiarse o explotar.
