120 voltios CA AA batería cargador (1 / 6 paso)

Paso 1: El básico piezas necesitará para el proyecto

Este proyecto puede ser diseñado por usted de todos modos desea. Los principios electrónicos aquí son básicos, pero opté por usar estos elementos para hacer mi propia. Cómo se decide casa este proyecto es totalmente hasta usted.

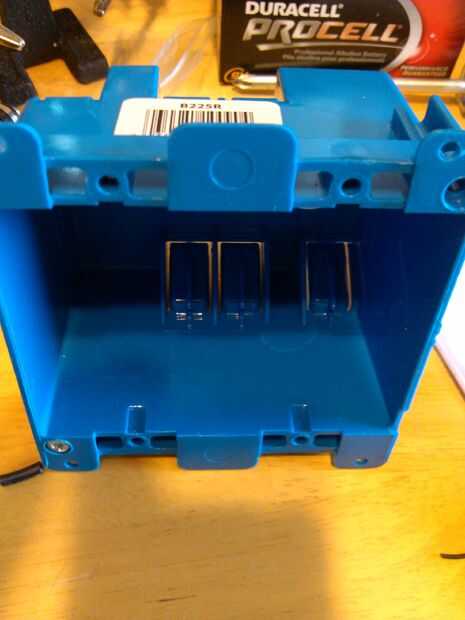

Una palabra de precaución y ADVERTENCIA, este cargador tiene 120 V AC por todo no lo deje hacia fuera y abiertos a los niños o personas sin experiencia. Un recinto adecuado es importante que usted advertido!

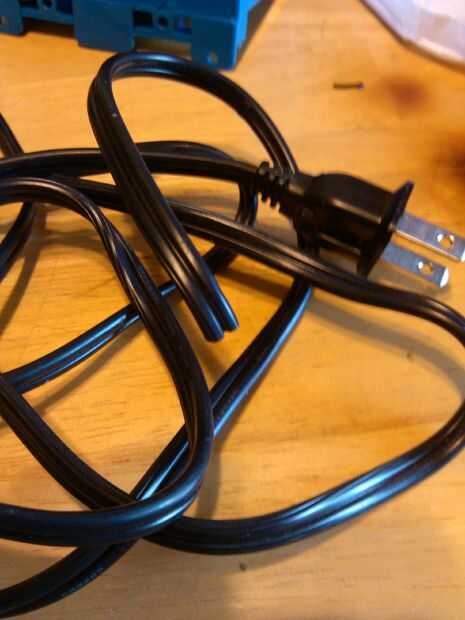

1. se necesita un cable de alimentación de algún tipo.

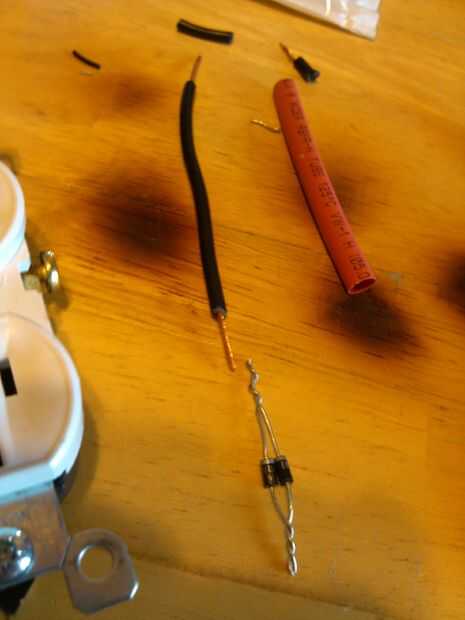

2. 1 diodo que puede manejar varios cientos voltios. Yo usé 2 x 1N4004 en paralelo por seguridad.

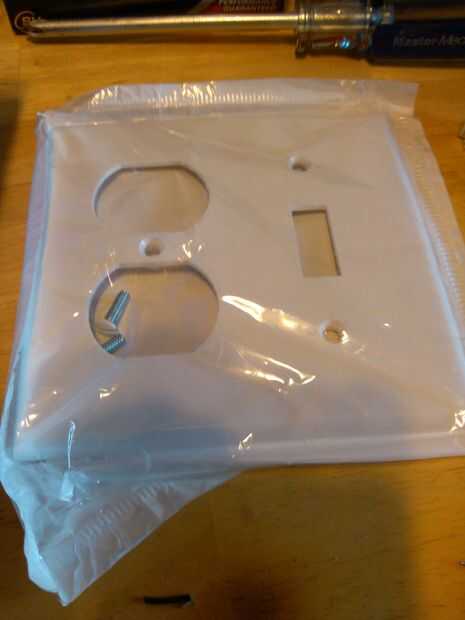

3. un sobre y apagado.

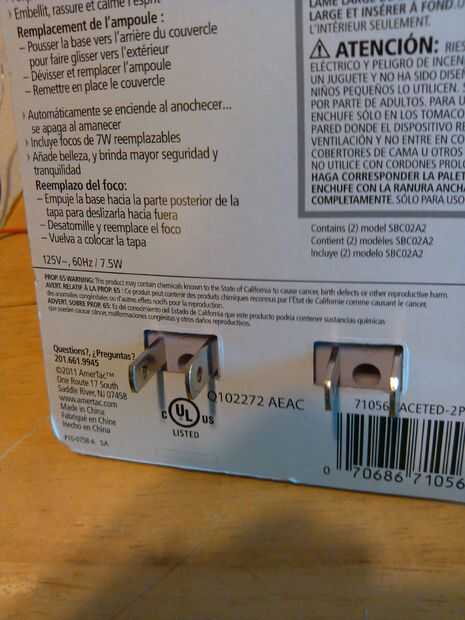

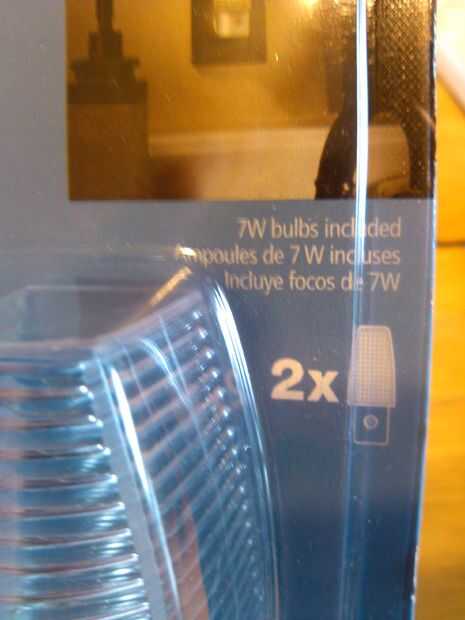

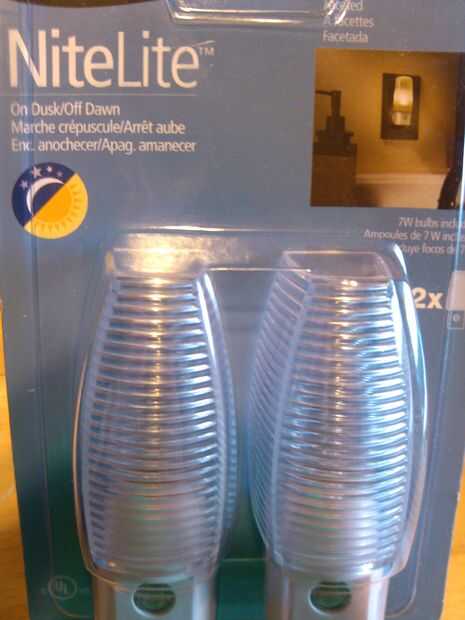

4. y la bombilla incandescente con la potencia adecuada para su índice de carga. La bombilla se convierte en la resistencia de carga del circuito. (Explicaré esto más más adelante.)

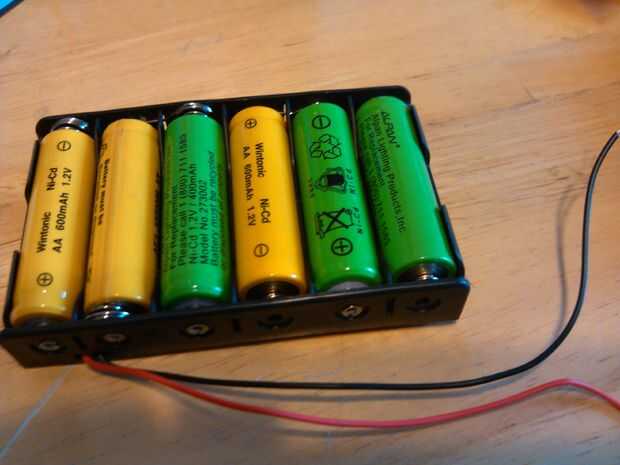

5. un portapilas adecuado al tipo de batería que desea cargar. Este cargador de 4 a 12 baterías de probablemente cobrará a la vez sin problema. (*** Asegúrese de que usted puede llenar el soporte de la batería cada vez que usted decide cobrar ya que es un circuito en serie, el soporte de la batería tendrá que ser completo para que funcione. ***)
