Paso 15: Proyecto 10: contador Manual

Descripción: A veces ciertos eventos se necesitan contar llevar un registro de un evento en particular. En este caso los contadores electrónicos pueden ser muy útiles. Tienen un pequeño botón y una pantalla para mostrar la cuenta. Esta es una versión más pequeña y puede contar sólo de 0 a 9 sin embargo se puede aumentar añadiendo más LEDs. Utiliza un ic 4026 que un controlador de pantalla de 7 segmentos y un contador. Cuenta los pulsos de reloj recibidos y muestra en un display de 7 segmentos. Un botón se agrega aquí que envía un pulso de reloj para el ic cuando se presiona. El ic cuenta y avanza un dígito por uno. Para aumentar el número de dígitos, pin 5 del ic primero debe conectarse a la patilla 1 del segundo ic. Conexiones del segundo ic deben ser el mismo que el primer ic. Cuando el primer ic realiza la cuenta de 0 a 9, envía otro pulso de reloj a través del pin 5 al segundo ic para avanzar las decenas dígito por uno. Del mismo modo, se pueden agregar cientos de miles de dígitos. Este tipo de contadores fueron utilizados en eventos deportivos y en las fábricas sino la venida hasta de tecnología casi ha terminado el uso de este tipo de contadores. Sin negar su importancia, pueden ser muy útiles a veces pueden hacerse tamaño bolsillo y están muy cerca.

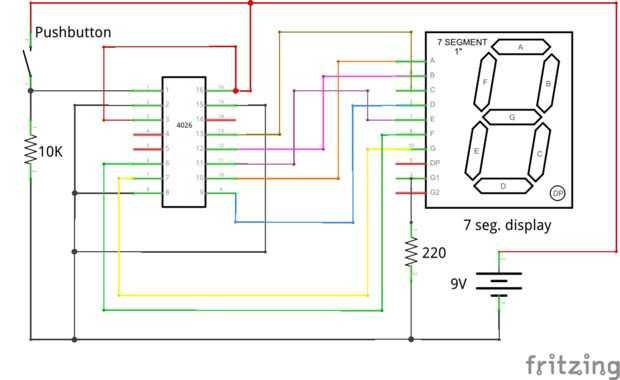

Instrucciones: Conecte el todo de acuerdo con el diseño de tablero en la foto de arriba. Asegúrese de que conectar el display de siete segmentos correctamente como perno de una conexión mal resultaría en una pantalla de dígitos que usted no pudo haber visto nunca antes. Después de conectar todo, encender. La pantalla mostrará 0. Ahora presione el botón y la cifra sería avanzar por uno. Del mismo modo repetir el proceso hasta que la cuenta llega a 9. Esta vez en la tecla, el contador se reiniciará mostrando 0 otra vez en la pantalla. Si la pantalla no está contando bien, agregue un capacitor de 47nf o 2 condensadores de 22nf en paralelo entre los dos terminales del interruptor.

Dificultad: difícil

Lista de partes:

• 1 x ic 4026
• resistencia de 1 x 10K
• resistencia ohm 1 x 220
• pantalla 1 x 7 segmentos
• 1 x pulsador momentáneo

Proyecto relacionado: Echale un calendario de Adviento de mischka para Geeks que utiliza dos ics para hacer un contador de dos dígitos que puede ser utilizado como un calendario pulsando el botón todos los días una vez.
