10 proyectos de breadboard para principiantes (3 / 16 paso)

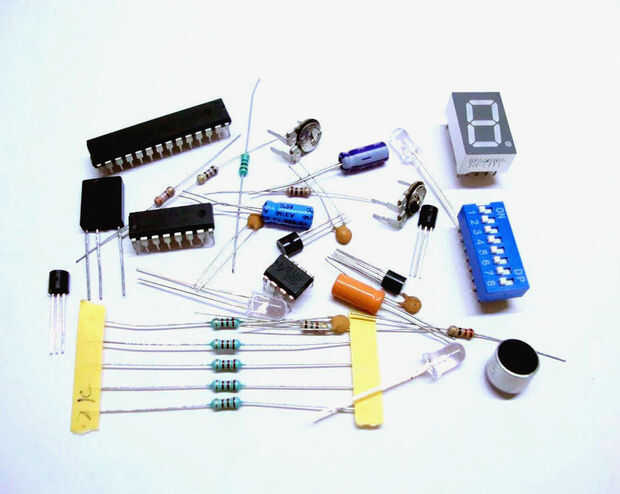

Paso 3: Conocer los componentes electrónicos

Antes de empezar a hacer los proyectos, debe comprender el funcionamiento de cada proyecto para saber lo que realmente haces. Para esto usted necesita saber sobre componentes electrónicos importantes en un circuito. Así que aquí está una breve descripción de todos los componentes electrónicos utilizados en los proyectos. He dejado los que no se utilizan en los proyectos y son demasiado complicadas de entender.

Revisa la guía de electrónica básica de randofo que te enseña casi todo sobre electrónica básica.

(1) resistencia:

Un resistor es un dispositivo que reduce la corriente en un circuito, ofreciendo la obstrucción al flujo de corriente eléctrica. Así que si conectan un LED directamente a una batería de 3v y luego conectan mediante la adición de un resistor en serie. El brillo en el segundo caso sería inferior a la primera de ellas como la resistencia en el segundo caso no permitiría mucho actual pasar reduciendo el brillo. La resistencia se mide en ohmios, ohmios kilo y mega ohmios.

(2) condensador:

Un condensador es un dispositivo que almacena energía eléctrica en su interior cuando se suministra y da hacia fuera en un circuito cuando hay una pérdida de electricidad. Es como una batería recargable pero hay una gran diferencia entre ellos. Un condensador puede almacenar una pequeña cantidad de corriente y puede cargar inmediatamente mientras que una batería puede almacenar una gran cantidad de corriente y toma tiempo para cargar. Hay muchos tipos de condensadores pero los dos tipos comunes son: electrolíticos (polarizaron) y no electrolíticos (no polarizado). La capacitancia se mide en pico faradios faradios nano y micro faradios.

(3) transistor:

Un transistor es un dispositivo que amplifica una pequeña corriente aplicada en su pin de la base para producir una gran corriente que fluye entre el colector y el emisor. No crea una corriente grande pero actúa como un interruptor que cuando suministra una pequeña corriente en el pin de la base, se cierra el interruptor (se enciende). Hay dos tipos de transistores NPN y PNP.

(4) circuito integrado (IC):

Un circuito integrado es un pequeño paquete que es para una tarea en particular. Tiene una miniatura circuito incorporado que tiene muchos componentes en su interior puede llevar a cabo una tarea en particular. Por ejemplo - un 555 ic se significa para los circuitos de temporización y LM386 está diseñado para amplificar las señales de audio. Generalmente es un pequeño chip negro con pasadores que sale. Hay 3 pin ics como ics pin 32 y más.

(5) diodo:

Un diodo es un dispositivo que permite la corriente fluya solamente en una dirección. Esta es la razón tiene polaridad y debe estar conectado correctamente para su correcto funcionamiento. Se utiliza para prevenir el flujo inverso de la corriente.

(6) luz de diodo (LED):

Un diodo electroluminoso es un tipo especial de diodo que puede emitir luz cuando la electricidad pasa a través de él. Como un diodo, un led también permite corriente fluya sólo en una dirección, así que para que funcione lo debe conectarse correctamente en un circuito. Estos días LEDs se prefieren sobre bombillas que consumen menos electricidad que las bombillas y CFLs. Están disponibles en diferentes formas, tamaños y colores pero eficiente de la energía, su costo es muy alto.

(7) potenciómetro:

Un potenciómetro o una resistencia variable es un dispositivo que nos permite elegir diferentes resistencias que pueden ser necesarias en un circuito. Tiene una perilla que puede ajustarse para producir una resistencia específica.

(8) resistencia dependiente la luz (LDR):

Un LDR es un tipo especial de resistencia que cambia su resistencia según la intensidad de luz que incide sobre él. La resistencia de un ldr aumenta cuando es oscuro y disminuye cuando la intensidad de luz que incide sobre ella es alta.

(9) infrarrojo receptor (IR):

Un receptor de infrarrojos es un dispositivo que recibe la luz infrarroja y da una salida dependiendo de la señal recibida. Decodifica y le dice el tipo de señal recibida. Está presente en todos los dispositivos que son controlados mediante mandos a distancia IR.

(10) siete segmentos pantalla:

Una pantalla de siete segmentos es un dispositivo que se utiliza para mostrar los dígitos y letras. Tiene generalmente una serie de siete leds en un cierto odder formar un 8. Todos los dígitos pueden visualizarse por un cierto número de leds de iluminación. También tiene un extra de led para el punto decimal.
