Paso 2: Saber sobre protoboard

Protoboard es una base para la construcción de proyectos de electrónica y creación de prototipos electrónicos. Puede ser una gran opción para los principiantes con la finalidad de crear proyectos fáciles y temporales sin necesidad de soldar los componentes. Es una gran manera de construir proyectos temporales como casi todos los componentes caben fácilmente (no los con cables gruesos) en los agujeros. Casi todos los componentes se pueden conectar en y hacia fuera fácilmente así haciéndolo fácilmente contruct casi todos los proyectos electrónicos. Tiene principalmente dos tipos de filas en filas de un protoboard-bus o filas horizontales y filas verticales.

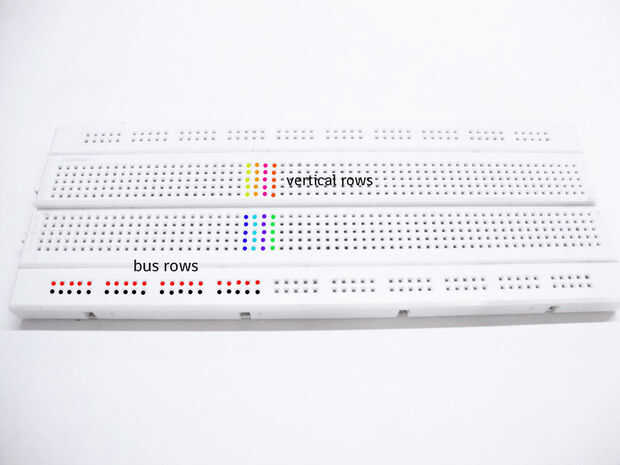

Bus filas o hileras horizontales se utilizan para conectar la alimentación o una batería a un protoboard. Hay un total de cuatro filas de autobuses en un protoboard y dos en la parte superior y dos en la parte inferior. En un protoboard de 840 puntos, un divisor está presente en cada fila cuando está a medio camino de una fila. Generalmente estos divisores están conectados a través de cable de conexión para conectar fácilmente las líneas de energía a las filas verticales. Filas de autobuses también se llaman los carriles de la energía de la placa.

Filas verticales son otro tipo de filas donde la mayoría de los componentes electrónicos está conectada. Hay un boquete grande en medio de la placa donde se rompe la conexión entre las filas verticales. Este lugar es principalmente circuitos integrados (ics). Puesto que la conexión se rompe aquí, cada fila vertical se conecta a su respectivo pin del ic donde se añaden componentes. Filas verticales están conectadas a las filas de autobuses donde se necesita energía.

Protoboard está disponible en varias formas y tamaños para satisfacer las necesidades de un proyecto. También tienen ranuras a través del cual puede conectar entre uno al otro para hacer más grandes breadboards. Un tipo especial de cable llamado cable de conexión del cable de puente se utiliza para hacer las conexiones en un protoboard. Con otros tipos de cables puede dañarlo.

Compruebe la manera de amandaghassaei: Guía de protoboard para más detalles sobre el protoboard.
