1. 6W láser cortador y grabador (4 / 8 paso)

Paso 4: El eje y

Los soportes de eje y son relativamente menos complejos para construir. Tuve algunas piezas de barras de aluminio plana ahí y estos solía para montar las ranuras V en eje y. También puede usar adicionales V-ranuras de tamaño a la misma longitud que el eje x V-ranura para montarlos.

Las dos ranuras V eje y a través de los soportes del motor del eje y del hilo de rosca. Estas dos ranuras V tienen que ser exactamente la misma longitud.

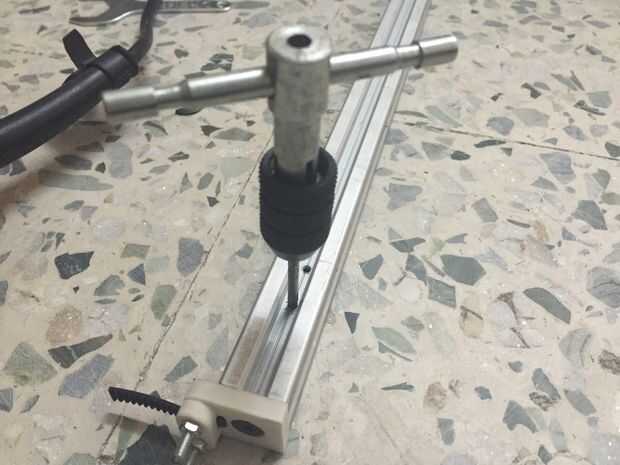

Perforados y roscados dos agujeros a cada lado de los dos ejes. Luego coloqué estas estas en la parte superior las barras de aluminio completando el marco y bloquear tanto los motores de eje y en el lapso de marco.

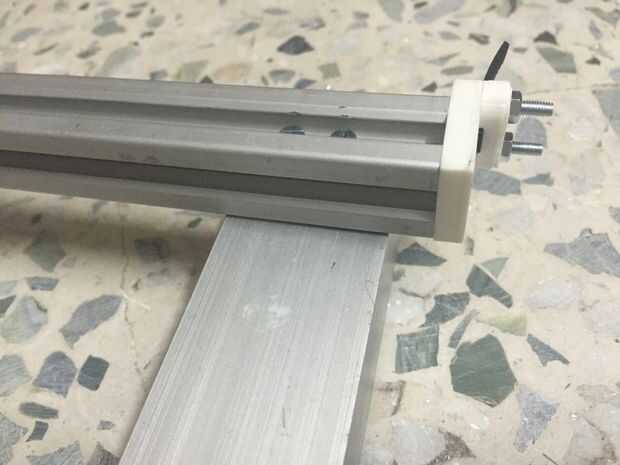

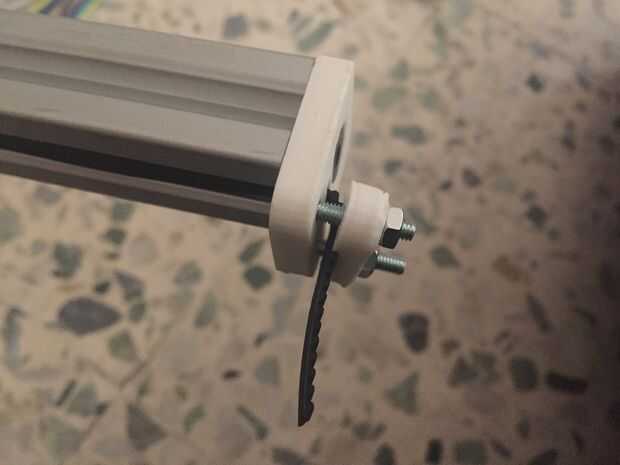

Similar a los soportes del eje x, necesitará montar casquillos de extremo en cada lado del eje y. Éstos también actúan como el tensor de la correa para el eje y. El proceso para esto es similar a los soportes del eje x.

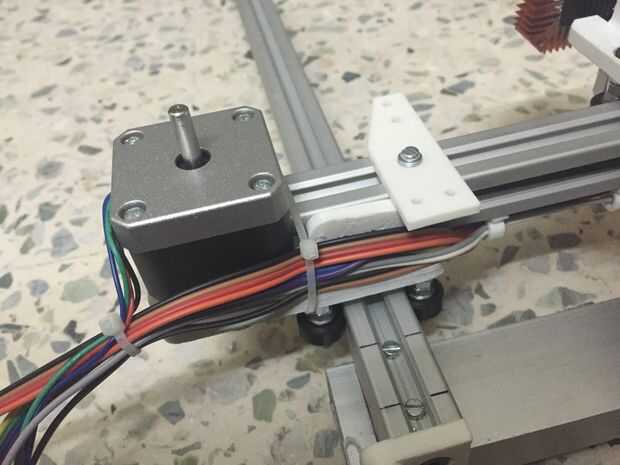

Esto completa el marco y la parte de construcción mecánica. Ahora debe tener todos los cables en un lado del marco.

Siguiente paso: la electrónica.
