Zoom Q8 modificación (3 / 5 paso)

Paso 3: Intercambio de desmontaje y montaje de la lente

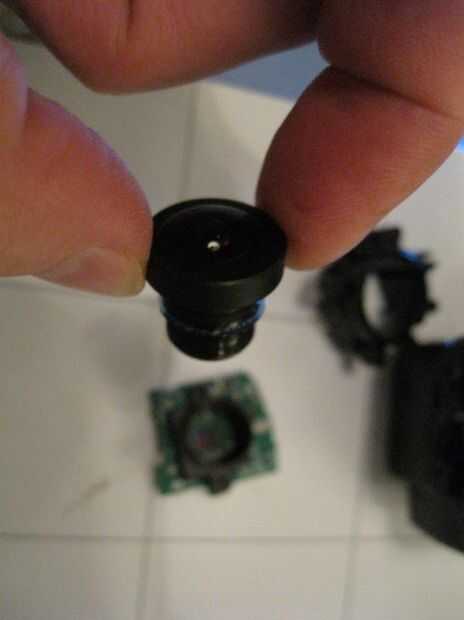

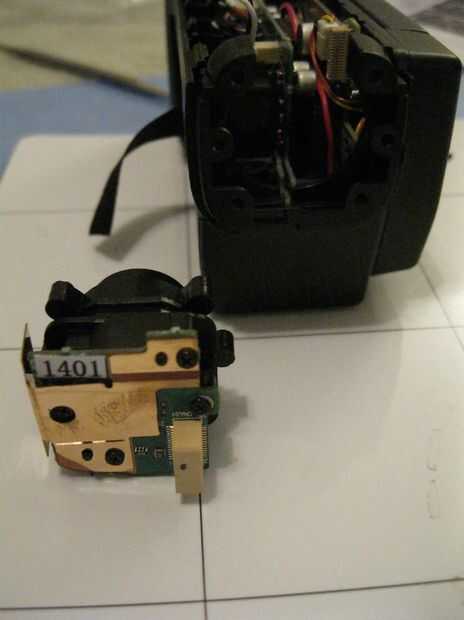

Con el tablero del sensor hacia fuera, tenía amplia influencia y espacio Destornille la lente y secar montar mi nueva montura CS a la Junta del sensor.

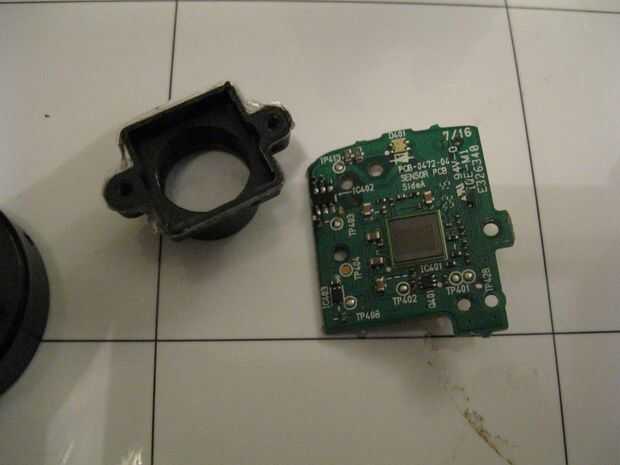

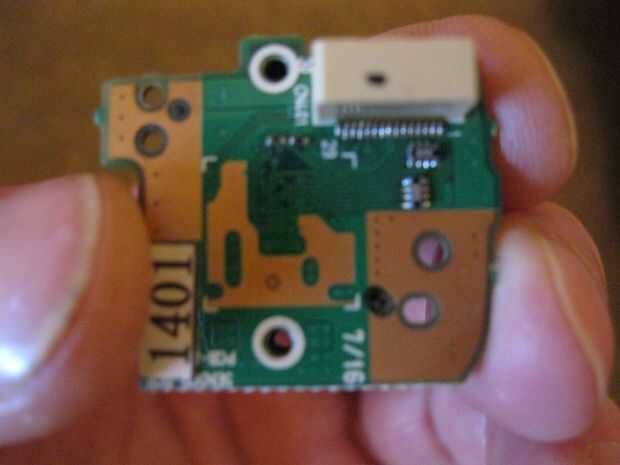

Usted tendrá que quitar el anillo de lente de plástico y el tornillo en la parte posterior de la Junta del sensor, así como los tornillos de montaje de S (2). El Monte de S es caliente pegado a la Junta del sensor pero salió sin mucha de una molestia.

una vez que la lente fuera y está monkeying ten cuidado que no toque el sensor!

Un movimiento en falso y no importan lo que hagas de aquí, que nunca obtendría cualquier tipo de imagen utilizable de un sensor dañado.

El Monte S original era plástico y mi montura CS era metal, así que puse un poco cinta aislante alrededor de la base del Monte donde contacto con la Junta del sensor.

Montajes de CS se puede encontrar todo sobre la web, Amazon y Ebay y fácilmente accepr lentes de montaje C y CS. También hay adaptadores que Irán de una montura C para un lente EF así como muchos otros.

Con mi montura CS a mi tablero del sensor que estaba lista para conseguirlo el tablero del sensor hacia en la cubierta de la cámara...
