Xbox 360 Wireless Controller anillo de la luz (3 / 6 paso)

Paso 3: Flotante LED

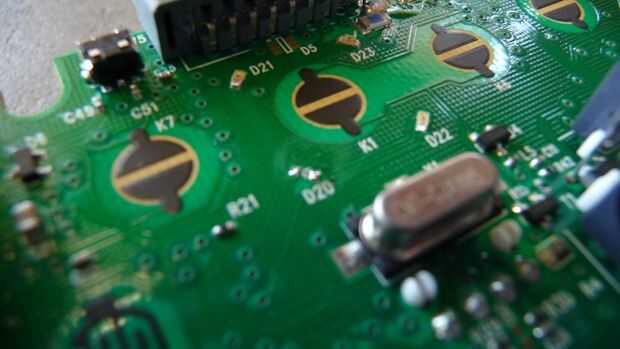

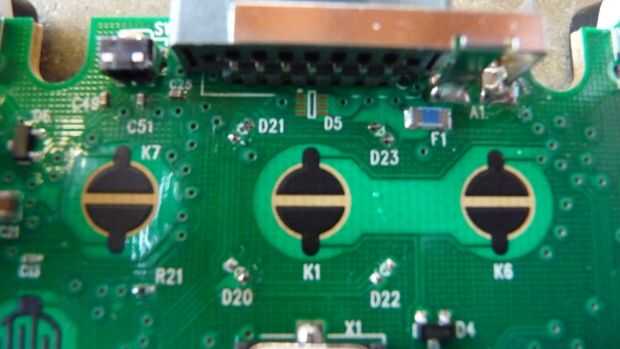

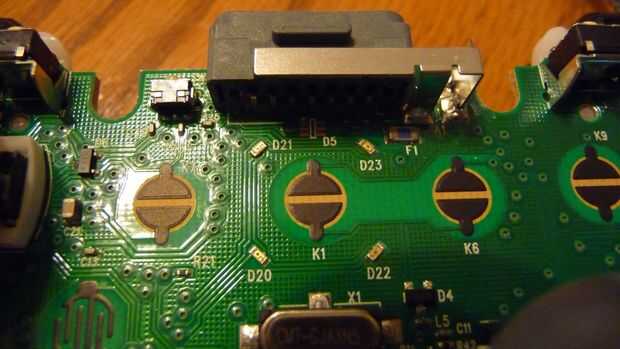

Microsoft utiliza un proceso muy limpio para soldar los LEDs 0603 el mainboard, hay por lo poco que tenemos que añadir nuestro propio para quitar los LEDs de la soldadura. Se trata de un proceso llamado flotante, aplicar soldadura sobrante a la plancha y luego tocarse a los terminales del LED.

El conocimiento es poder (consejos para evitar un fracaso)
Estas piezas son muy pequeñas y frágiles, es necesario tomar este mod lentamente para completar con éxito. Sólo soy capaz de completar este mod en mi pecho, como que estabilice mis brazos. Es imposible completar este mod si estás frustrado, ya que su adrenalina y presión arterial causará los dedos para agitar, si es necesario, tomar un descanso de 5 minutos. Los LEDs 0603 se unen a los terminales en el tablero. Un rastro (las líneas de alambre de oro que conectan todo) es perforado a través de la capa protectora de la placa base y soldado a cuadraditos metálicos llamados terminales. No toque el soldador a estos terminales para más de 2 segundos a la vez. Exceso de calor hará que el pegamento que sostiene a la Junta para derretir, no dejándole donde soldar el LED. Tratar sólo en contacto con el terminal sí mismo, como la capa protectora que cubre los rastros puede ser marrón y cocidos, lo que es muy difícil fijar una luz si ya eliminó un terminal.

Procedimiento de flotación

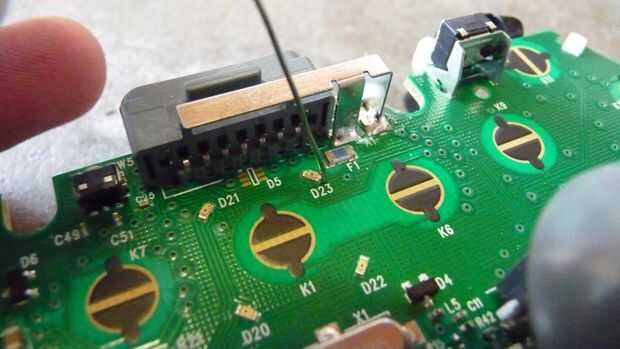

Aplique una pequeña cantidad de estaño a la punta de la plancha, lo suficiente para aplicar a ambos terminales. Toque su soldador y hacia atrás entre los terminales del LED, el objetivo es tenerlos dos a la vez. Quitar el LED no debería requerir ninguna fuerza física, van a "flotar" por su propia cuenta cuando ambos terminales están calientes. Ver este video de YouTube para ver como lo hago. Una vez que los cuatro LED se han eliminado, puso su trenza soldador sobre los terminales y presione la plancha encima de la trenza, se absorben cualquier soldadura sobrante, dejando un terminal limpio listo para un nuevo LED.

Video en YouTube:
