Xbox 360 Wireless Controller anillo de la luz (5 / 6 paso)

Paso 5: Cómo fijar terminales rotos

Algunos usuarios van a destruir accidentalmente un terminal, casualidad. La forma primaria que ocurre esto es tocar el hierro a la terminal por mucho tiempo, causando el pegamento que mantiene a la placa base para fundir y la terminal de desprenderse. El otro suceso es cuando golpea ligeramente entre los terminales a flote apagado el LED, un modder que intentó empujar el LED en lugar de dejarlo flotar lejos y rasgado hacia fuera todo el LED con terminales fijados. Aquí es cómo lo arreglo.

Rastros

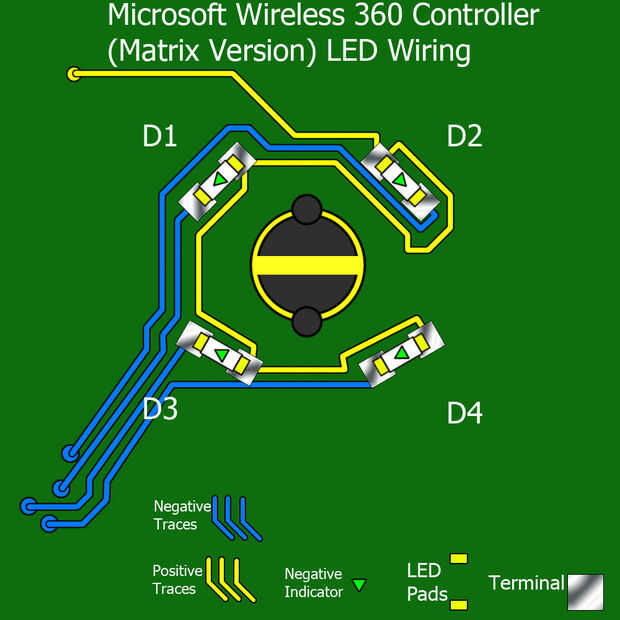

Los cables sobre los PCB (placas de circuito impreso) se llaman rastros, cables oro muy angulosas que son impresos en la placa y cubiertos con una capa de plástico dura pero delgada para evitar cualquier cortocircuito. Cada vez que ves un agujero perforado a través de un tablero o un terminal, que rastro ha llegado a través de la capa de plástico para hacer una conexión. El rastro es lo que transmite la electricidad, y el terminal es simplemente una gran tamaño y conveniente ubicación para acceder a ese poder. Podemos aprovechar del rastro, pero el terminal no pueda reponerse.

Quitar la protección

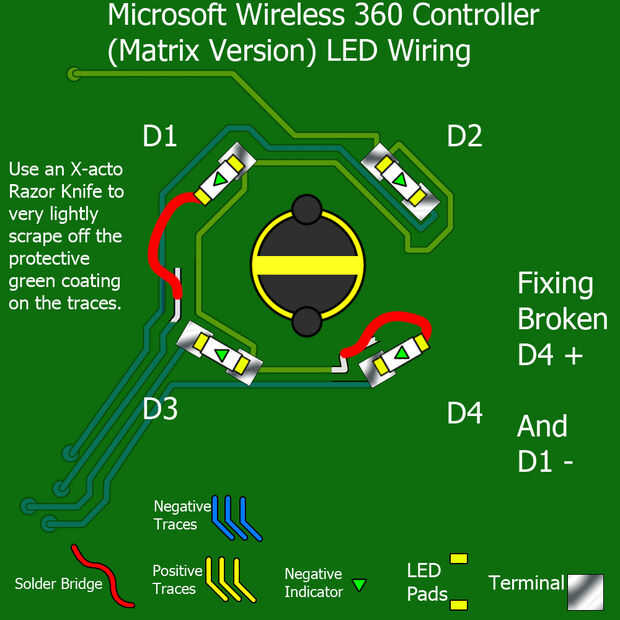

Tenemos que quitar el recubrimiento de plástico grosor de 0,2 mm sobre el rastro que va a nuestro terminal. Puede identificar el rastro correcto siguiendo visualmente la línea que va al terminal de ahora-que falta. Personalmente uso un cuchillo X-acto extensible (son amarillo/negro y tienen un montón de muescas, lo suelo comprar en las ferreterías como OSH, Lowes o Home Depot, de aunque se les pueden recoger en tiendas Wal-Mart y arte) y raspar ligeramente la hoja lateralmente sobre el rastro. Es mejor utilizar muchos raspones luz que unos raspones medio.

Finalmente, usted verá el rastro aparecer mucho más brillante/brillante, ya que ahora se expone. Aplicar una gota de soldadura para el hierro y moverlo arriba y abajo el rastro hasta que vea un palo (la línea ha cambiado de color de oro a la plata).

Realizar la conexión
Hay dos formas de conectar la pierna de LED para su seguimiento.

1. el primero y mi favorito, es crear un puente de soldadura. Soldadura no calienta uniformemente, y efectivamente puede arrastrar una gran cantidad de soldadura a un alambre muy desordenado, pero durable. Cuando soldadura alcanza unos 180-190 C, se convierte en magma y es muy viscoso. Cuando hace alrededor de 150-170 C, puede todavía transmitir calor y ser semi dura/granizado. Necesitamos tomar ventaja de esto, y aplicando una gran cantidad de soldadura a la pierna de LED vas a arrastrar semi-rapidly lo en la dirección de la traza. Arrastre en poco, ráfagas cortas, cerca del final de cuán lejos ha llegado tu puente. Un exceso de soldadura en el hierro es necesario para proporcionar el material extra que forma el cable. Está bien si es en la parte superior del tablero, ya que esa capa de plástico protege todos los rastros. Una vez que han arrastrado el puente de soldadura sobre el rastro, debe pegarse y debe encender el LED. Es molesto y tedioso, pero funciona.

2. el segundo método sólo utilizar si un rastro ha ser realmente destruido. Que la distancia de donde puedo raspar apagado del rastro y conectarlo a la pata del LED es demasiado grande (más 1"). Esto es donde utilizo un alambre de muy pequeño, en cualquier lugar de grueso de calibre 26-30. Es el mismo proceso que antes, vas a ser soldar los extremos del cable para el seguimiento y la pierna de LED. El alambre es frágil, y sus conexiones son frágiles. Puesto que el alambre se puede doblar y es semirrígido, puede aplicar flexión y arrancar el rastro Si chocan demasiado. Una vez que un extremo de su cable a pegar, aplicar una rodaja muy fina de cinta eléctrica sobre el cable, esto sólo impide que se mueve alrededor y ayuda mucho para evitar que alguna vez rasgándose el rastro.

Espero que usted puede conseguir cualquier terminales LED rotos para reparar y disfrutar de sus luces. En casi todos los casos un terminal que falta puede ser trabajado alrededor con el puente de soldadura, nunca he visto un caso donde el alambre muy fino no podría aprovechar una potencia de la fuente, más abajo el rastro si fuera necesario.
