Paso 3: Pulse DirectKey Junta
Ya había escrito una rutina para la detección táctil en ensamblador para los PIC16 pero el 24Fs tiene otra característica interesante de la unidad de medición tiempo de carga (CTMU). Utilizando como una fuente de corriente es mucho más fácil medir capacitancia.

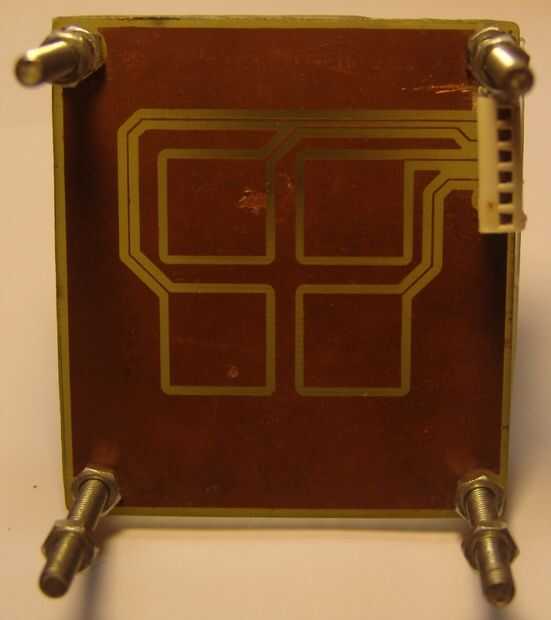

Así que una explicación sencilla de los sensores de tacto: cuando se pone el dedo cerca de la plaza grande en el tablero aumentan la capacitancia parásita de esa pista. El micro controla continuamente la línea de cambios en la línea de detectar una pulsación.
No hay grandes cosas en este foro, solo una pieza de acrílico en la parte superior para simular la parte frontal de algo (se rompió una esquina cuando estuve cortando). Hice una sencilla pantalla de seda en la tabla para identificar los botones. Para un mejor desempeño las pistas deben ser lo más cercanas posible al dedo, pero me los puse en la parte inferior de la Junta porque si puedo hacerlo funcionar así, funciona bien cuando se usa normalmente.
