WEBSD (2 / 12 paso)

Paso 2: Junta de TempLedPotButton

Saltar esto si no tiene ningún interés en la parte de diseño del proyecto.

La primera junta de expansión que diseñé, tan simple como puede ser.

Tiene exactamente lo que el nombre dice:

• Temperatura - sensor de temperatura, un LM35 potencia de la fuente de 5v, que da 10mV / ° C.
• LED - no hay misterio aquí, un led una resistencia de una
• Olla - potenciómetro conectado como divisor de tensión, a la espera de ser leído por el ADC
• Botón - un pulsador en el suelo, no dominadas se utilizan como el PIC ya los tiene.

Tengo mi problema aquí en Brasil, es difícil conseguir las piezas. Tengo que comprar de USA (pagando mucho de impuestos, hasta un 200%) para conseguir un par de "jefes femeninos". Así que sé que se hacen los conectores que utiliza para los cables. Cabeceras de Niza sería mucho mejores (como los de arduino).

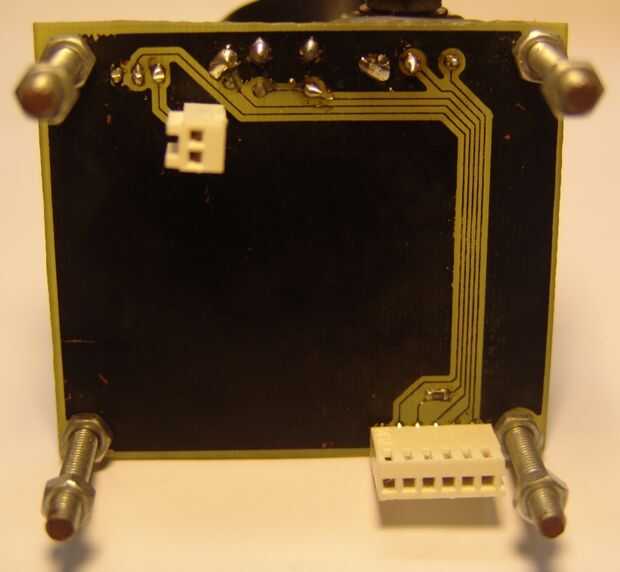

Yo estaba experimentando con mis capacidades de fabricante de tablero, así que cayó gratis para aumentar el tamaño de las pistas (pistas 8mil son difíciles con el método de transferencia de tóner).
