Vulcanus V1 Reprap 3D-impresora 300€ (10 / 15 paso)

Paso 10: Reunir a las etapas

Lo que usted necesita:

Protuberancias de aluminio -4 x 60 cm 2020

-Impreso parte "Z LM8UU Bolt"

-Impreso parte "z LM8UU tuerca"

-Impreso parte "Z eje tuerca de M8"

-8 x LM8UU

-16 x M3x20mm tornillos + tuercas

barras lisas -4 x 36 cm

-32 x M5x10mm

-32 x M5 ranura tuerca

-2 x Axis-Coupler 5 mm a 8 mm

-M8 Varilla roscado

Lo que hacen:

1. Atornillar la primera etapa con 8 tornillos M5x10mm para las extrusiones de 60cm.

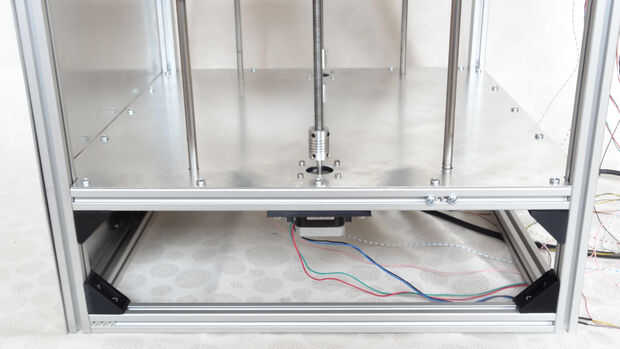

2. a continuación la etapa de eje z

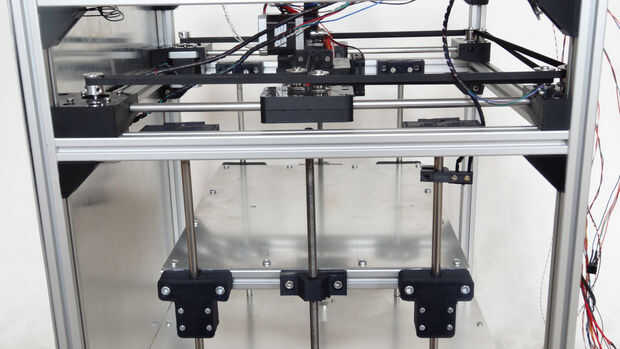

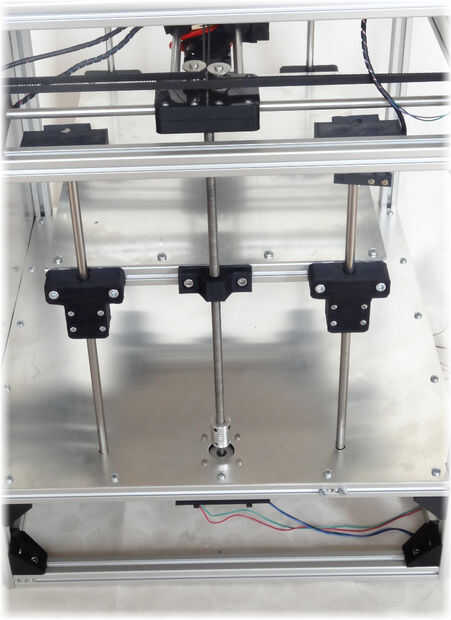

3. después de pusiste dos rodamientos de LM8UU en el "eje z LM8UU + tuerca" y atornillarlas con 4 tornillos M3x20mm abajo. Repita este paso cuatro veces

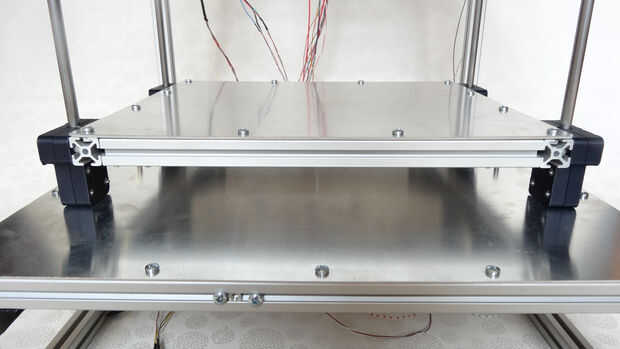

4. luego conectas "Z LM8UU + tuerca" a la tabla de Z-

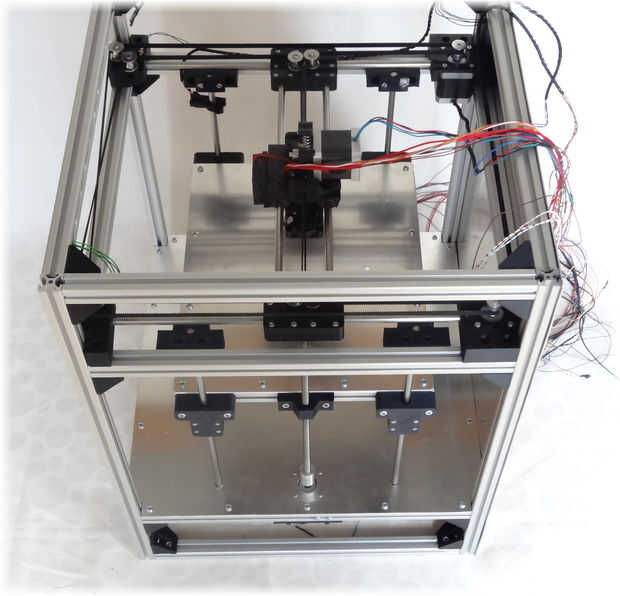

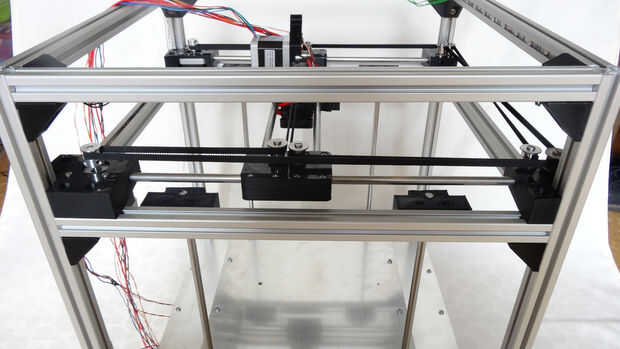

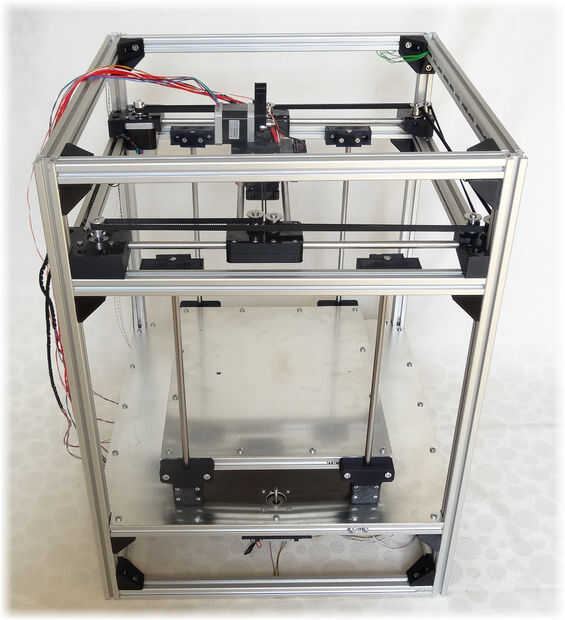

5. ahora que la mecánica de CoreXY a la estructura del tornillo e inserte las varillas lisas de 8mm 36cm

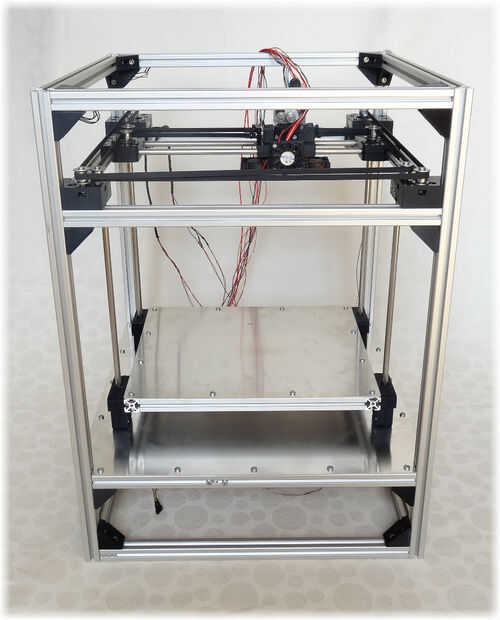

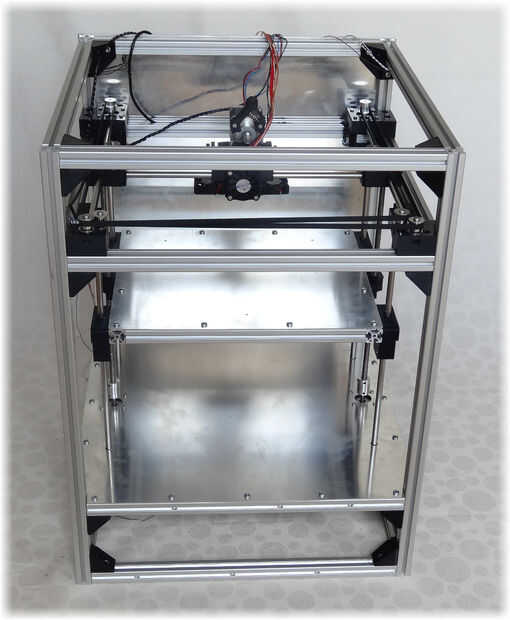

6. ahora pones la tabla de Z en las barras Z-liso
