Voz controlada iRobot Create (2 / 10 paso)

Paso 2: Construir la fuente de alimentación

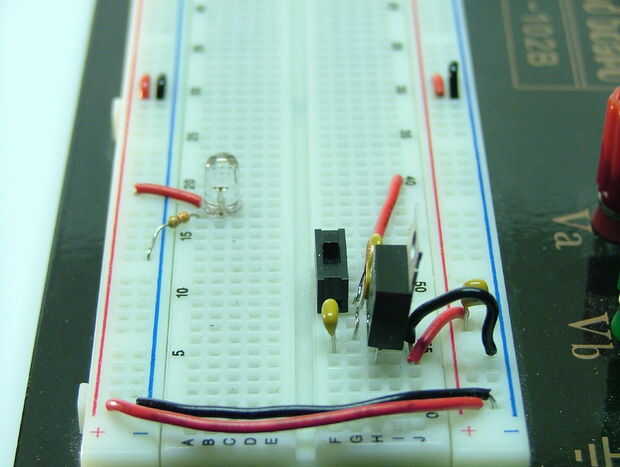

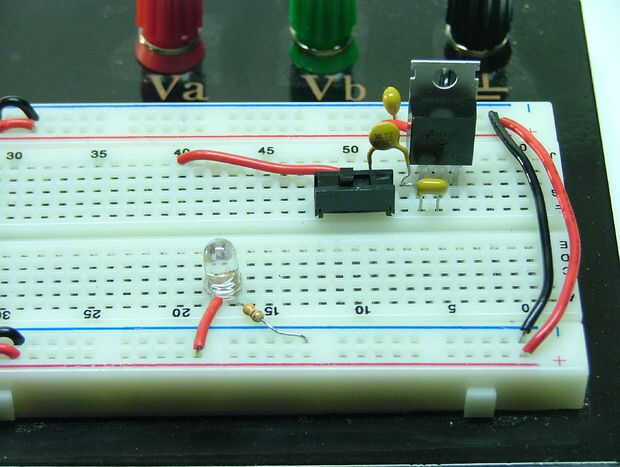

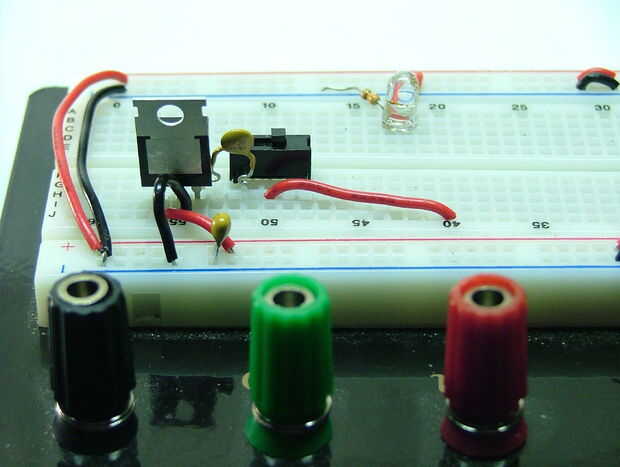

Esto es una fuente de alimentación lineal, siguiendo el esquema previsto en la hoja de datos el LM7812.  He añadido un PTC (coeficiente positivo de temperatura) para asegurar que el circuito de no sacar demasiado actual.  Cuando me primer prototipo, utiliza un LM317 configurado para el 8V de salida. Sin embargo, el regulador de voltaje tiene demasiado caliente, y activaron el PTC. Así que cambié en vez usar el 7812, que se ha mantenido mucho mejor.  Si su proyecto se parece al poder en y rápidamente, es más probable que ya has conectado algo mal, el PTC se calienta y enfriamiento apagado, causando la pérdida de energía.  Si usted necesita más ayuda con su alimentación, recomiendo el tutorial de Sparkfun: http://www.sparkfun.com/tutorials/57 .  El LED es totalmente opcional.  Me gustaria tener uno para comentarios positivos que hay flujo de corriente.
