Paso 2: Buscar y reemplazar las resistencias
El amplificador viene con un ventilador y disipador y el chip de controlador de sonido actual se encuentra por debajo de este disipador de calor. Quitar los ventiladores y el disipador de calor.

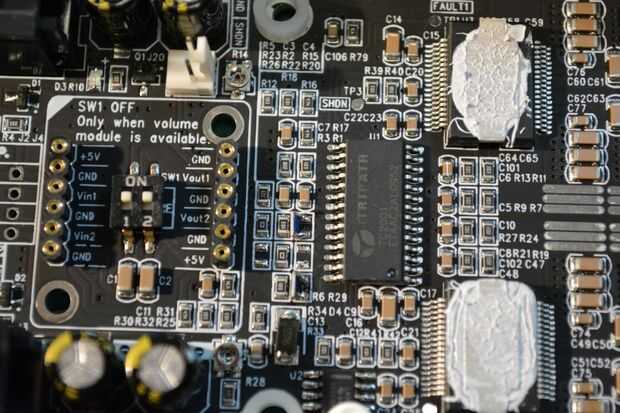

El chip de controlador de audio es un Tripath TC2001 (hoja de datos debe adjuntarse a esta página). Páginas 18-19 explica cómo la fase de entrada del amplificador es conducida por una resistencia de realimentación Rf que está conectado a través de los pines OAOUT1 y INV1 (22, 23) y también pins OAOUT2 y INV2 (27, 28) para cada uno de los canales.

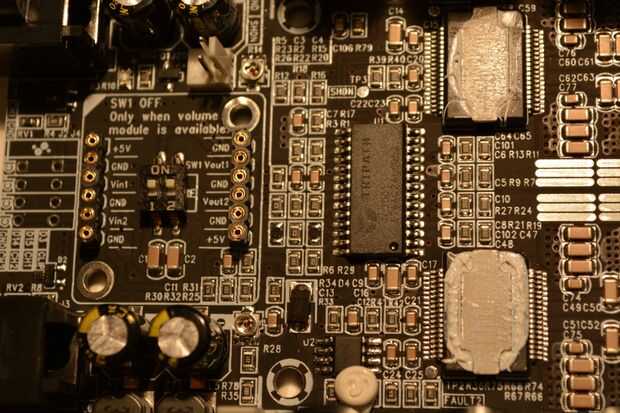

Busca en el tablero las resistencias Ri son resistores de 10K (marcados como 103). Para conseguir la amplificación de 26 x que necesitamos una resistencia de retroalimentación de 260 K.
Resulta que no tengo, todo lo que pude encontrar en mi escondite era un 180K, pero que es todavía mucho mejor que donde empecé. También, mis resistencias eran un poco grandes y difíciles de soldar, por lo que sólo configurarlas en sus lados por lo que podrían acceder sus almohadillas conductoras y luego los soldados hasta la Junta.
Allí, usted es todos amplificados ahora.
Ahora, asegúrese de colocar cuidadosamente el disipador de calor en: Cerciórese de que hay todavía algunos goop buena transferencia de calor (pasta térmica) en las fichas y quizá perno uniformemente el disipador de calor hacia abajo. luego vuelva a colocar el ventilador si va a utilizar.
Ahora está todo hecho. Feliz tiempo de fiesta.
