Vocal de Arduino efectos caja (16 / 36 paso)

Paso 16: baterías

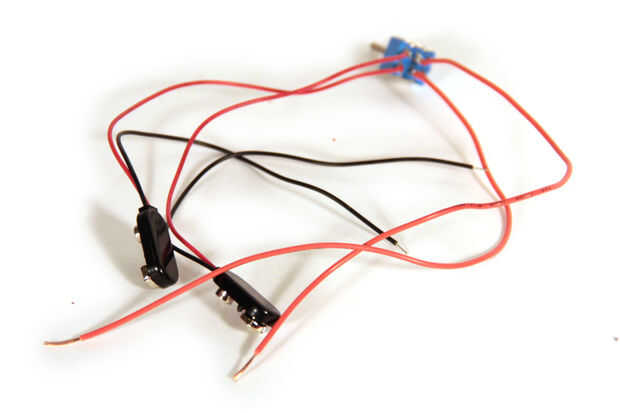

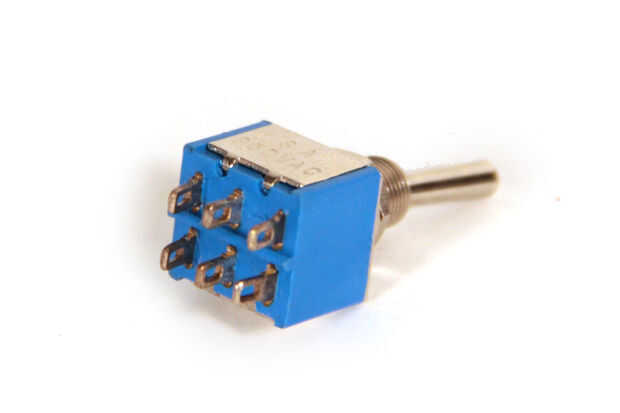

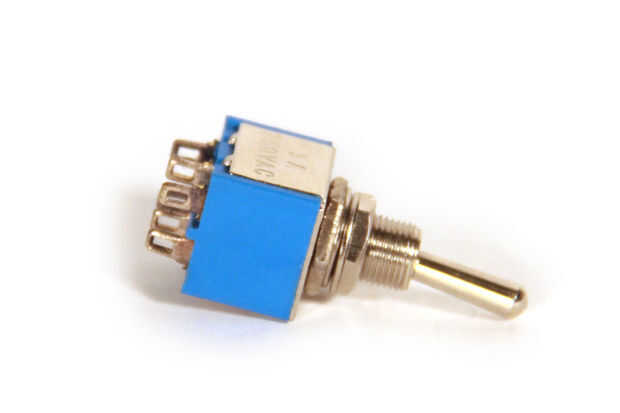

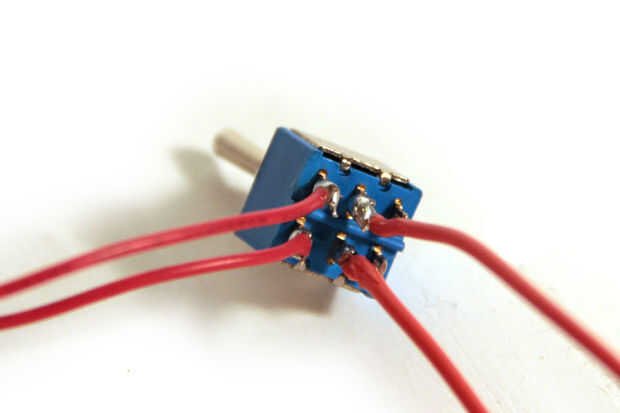

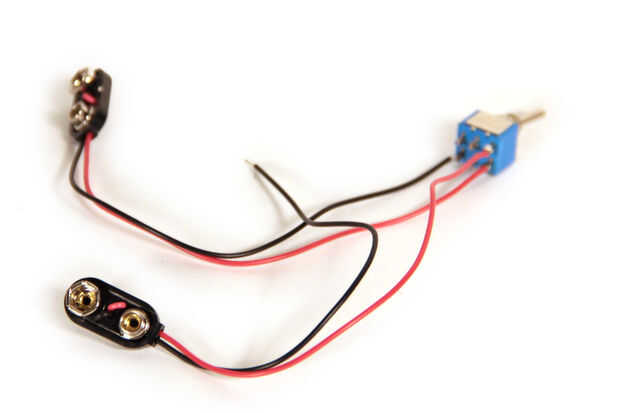

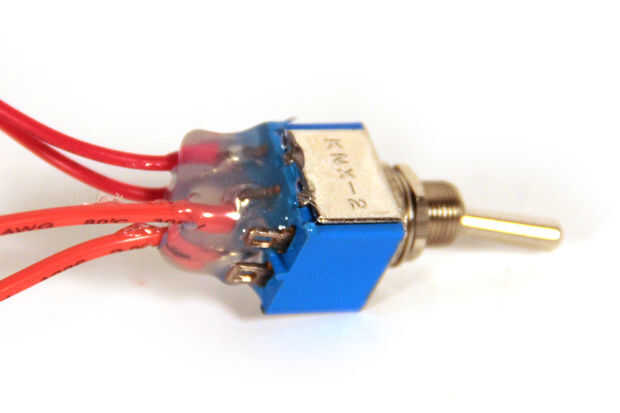

Se necesitarán dos baterías de nueve voltios para alimentar el TL082.  El interruptor de doble polo doble tiro (DPDT) actuará como un interruptor para ambas baterías.  Interruptores DPDT realmente tienen dos interruptores independientes en ellos, pero son controlados por el mismo mecanismo de la palanca (Fig. 1).  El rojo extremos de los alambres dos broches a un lado (el mismo lado) de cada interruptor (figs. 3 y 4).  La soldadura de cables rojos a los conductores del mediados de cada interruptor (figs. 5 y 6).  Utilice pegamento caliente para fijar los empalmes de la soldadura si fuera necesario (fig 7).
