Visualización de texto desplazamiento de matriz de LED bicolor 7 (1 / 7 paso)

Paso 1: Matriz de LED Driver conjunto del módulo

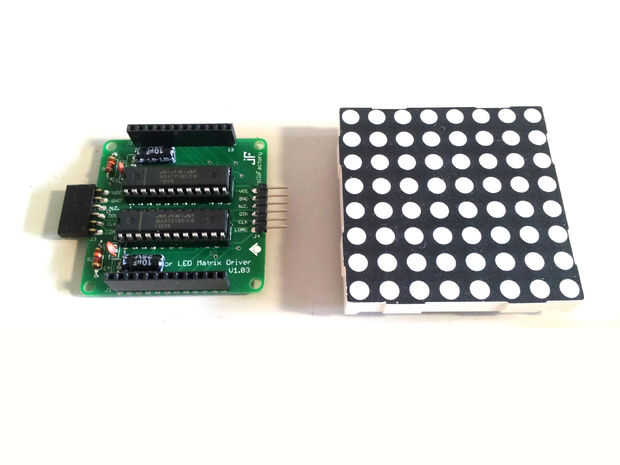

La pantalla está construida con siete de los kits bicolor (rojo y verde) de matriz de LED controlador módulo de jolliFactory. Cada uno de estos módulos utiliza dos MAX7219 Display Driver ICs para controlar una matriz de LED bicolor. Los ICs son excelentes porque tienen mucho trabajo apagar el microcontrolador y simplificar el diseño de cableado y la lógica. Por otra parte, es una librería de Arduino confeccionada para este IC. Usted puede encadenar hasta cuatro de estas Matrices de LED bicolor utilizando sólo tres pines de salida del micro-controlador de la interfaz. Como nuestra pantalla está conformada por siete Matrices de LED bicolor, necesitamos un pins de salida de tres adicionales en el micro-controlador de interfaz con los otros tres Margarita LED Matrices.

Puede encontrar este kit de Bi-color LED matriz módulo controlador de aquí con información sobre el montaje del kit.

Este kit viene con todos los componentes por-agujero y alguien con conocimientos básicos de soldaduras debe ser capaz de montar sin mucha dificultad.

Puede ver el siguiente video de YouTube en el montaje del kit módulo de controlador de matriz de LED de bicolor.

Los siguientes son algunos de los proyectos construidos usando este módulo de controlador de matriz de LED bicolor que puede que desee comprobar hacia fuera:

  • Instructivo para construir un basados en Arduino juego de Tetris de matriz de LED bicolor
  • Instructivo para construir un basados en Arduino juego de serpiente de matriz de LED bicolor
  • Instructivo para construir la pantalla de texto desplazamiento de voz entrada Arduino bicolor LED matriz
  • instructivo para construir un basados en Arduino bi-color LED matriz de Audio visualizador de espectro
