VersaBot - Material Custimaziton Robot (4 / 6 paso)

Paso 4: Chasis y construcción externa

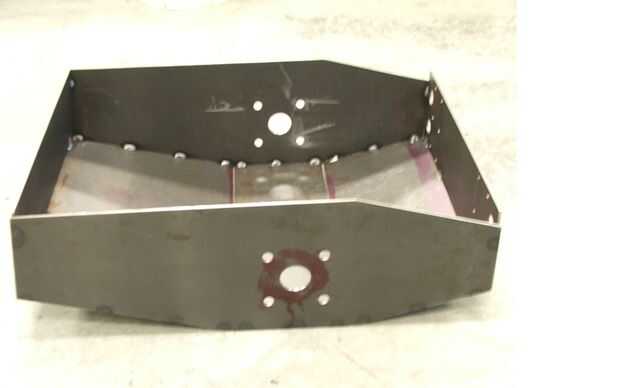

1.) en cumplimiento al marco de fabricación se ensamblan todos los componentes como se muestra below.*All fotos se enumeran en el orden de las instrucciones. Tenemos un folleto real, el formato de aquí fue diferente de la configuración del libro.

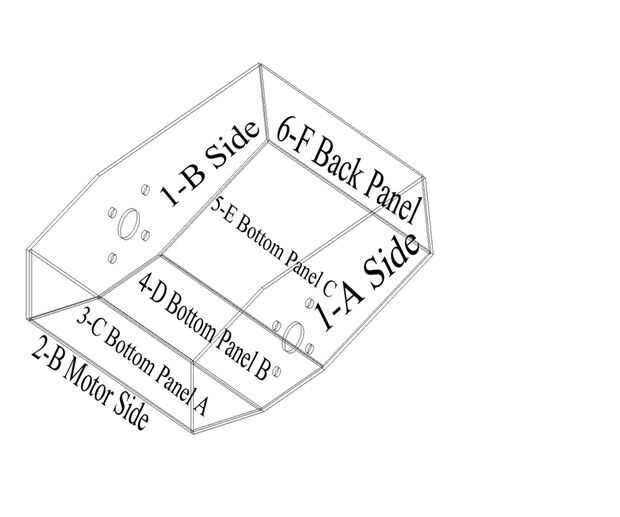

Diagrama de colocación de piezas de chasis.

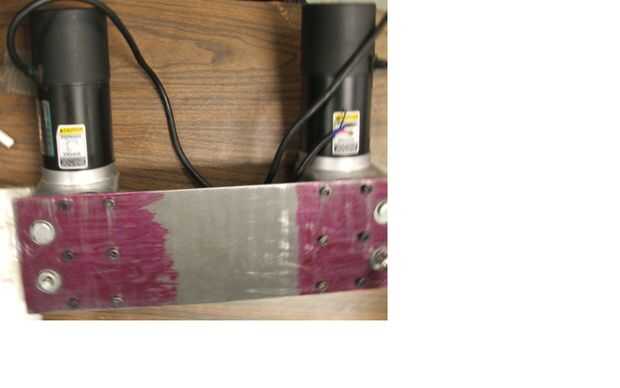

2.) instalar servomotores 2-B panel de Motor

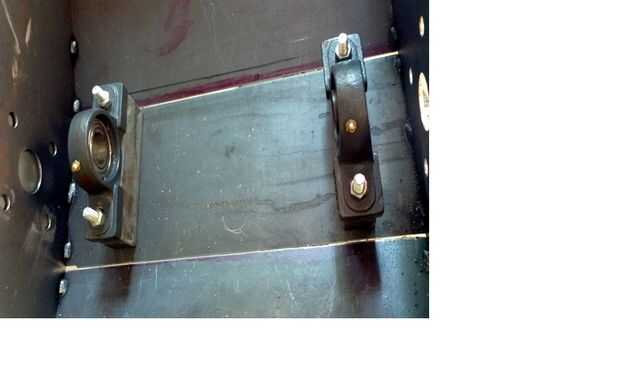

3.) instalar rodamientos cuadrados en ambos lados 1 A y 1-B

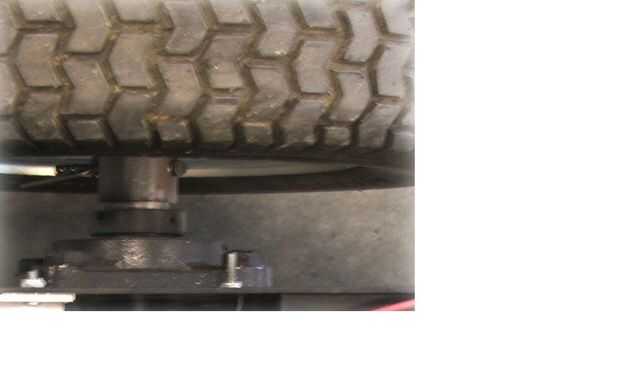

4.) almohada rodamiento colocación variará según la longitud de axel. Asegure la almohadilla del cojinete y del bloque de almohadilla atraviesa un perno.

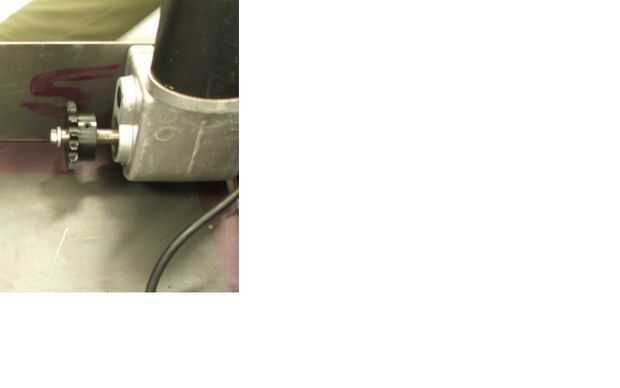

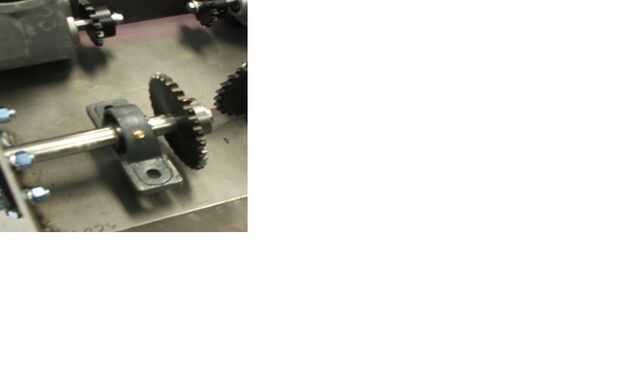

5.) instalar piñones el Motor Servo.

Axel 6.) de lugar a través de la Plaza teniendo y teniendo de almohada.

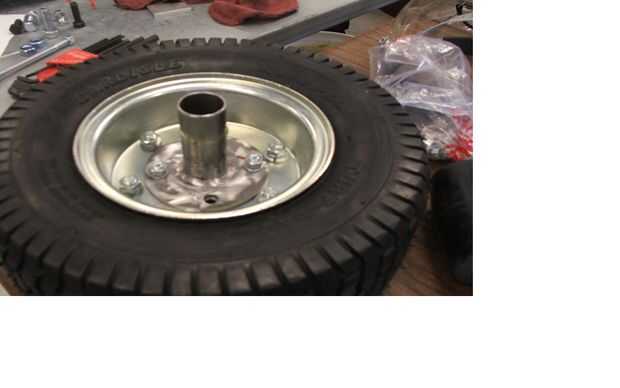

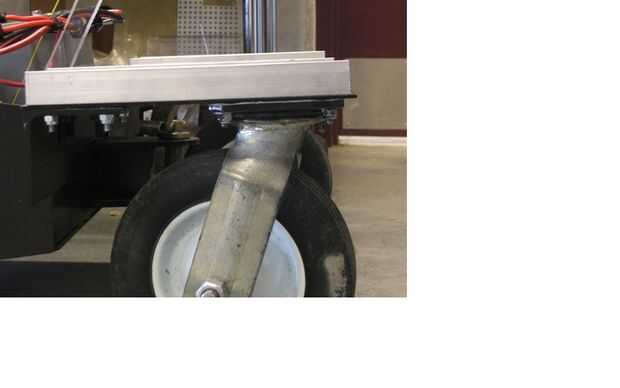

7.) Instale el eje de la rueda en la llanta.

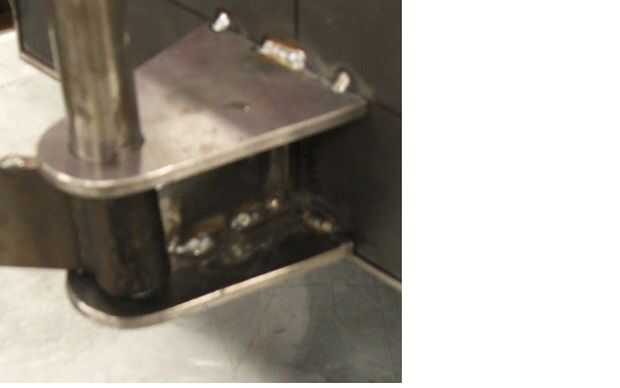

8.) lugar el enganche montado en la parte posterior del Panel trasero de 6 F.

* Nos soldó con autógena el enganche porque utilizamos acero.

9.) lugar rueda enganches cruzar junto al Panel posterior y línea 6-F por enganche.

* Nos soldó con autógena theWheel refuerzo cruzado porque utilizamos acero.

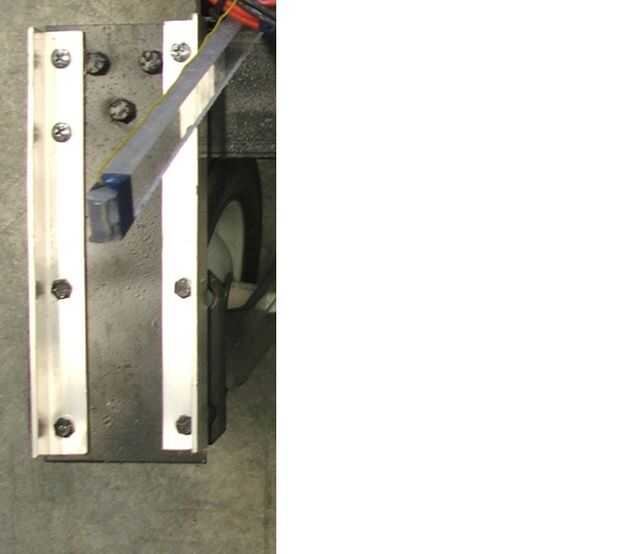

10.) perno de refuerzo neumático y neumático arriostramiento lateral a rueda de refuerzo transversal

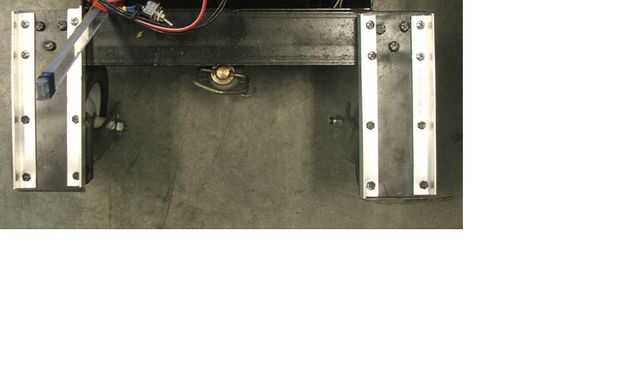

11.) perno de apuntalamiento neumático y neumático del lado rueda arriostramiento transversal que apoya.
