Ver su diseño de PCB en 3D en línea gratis (2 / 4 paso)

Paso 2: Arrastrar y soltar los archivos en el visor de

En este punto, debe tener un conjunto de archivos Gerber para su diseño de PCB.  Ahora estás listo para subir estos archivos al espectador en línea.  Iniciar el visor de esta página: www.mayhewlabs.com/3dpcb

El visor 3D utiliza algunos bastante nuevas herramientas de renderizado, por lo que tendrá usar (preferiblemente) o Google Chrome o Firefox (puede requerir fuerza-habilitar WebGL).

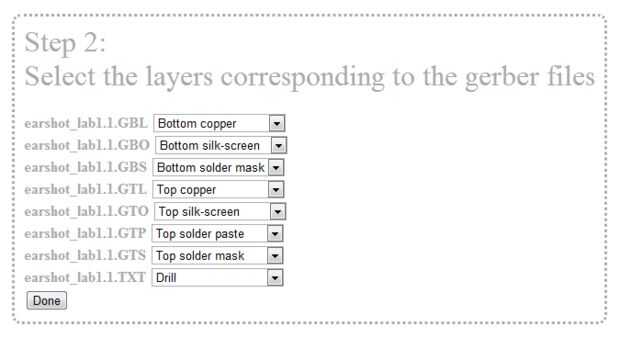

Una vez que has lanzado al espectador, verás un lugar para arrastrar y soltar los archivos Gerber.  Fuera de tu navegador, abra la carpeta en el ordenador donde los archivos Gerber se encuentran y arrastrarlas a la ventana del navegador.  Una vez hecho esto, se mostrarán los nombres de archivo.  En este punto, usted debe decirle al espectador lo que representan los archivos.  Si usted utiliza cualquiera de las extensiones más comunes de Gerber, hay una buena probabilidad de que el espectador detectará Cuáles son los archivos.  Si hay archivos que no sabe qué hacer con, utilice los menús desplegables que le informe de lo que es cada archivo.

El visor es compatible con cualquier precisión decimal, con o sin supresión de cero, en pulgadas o en milímetros (no te preocupes si no entiendes esto).  Se admiten los siguientes archivos Gerber para la representación:
- Parte superior y parte inferior cobre
- Parte superior y parte inferior serigrafía
- Parte superior y parte inferior Soldermask
- Superior e inferior pegar
- Contorno de la placa
- Archivo (realmente un Excellon) - del taladro todos los agujeros aparecen como agujeros plateados

Una vez que los archivos se han identificado para el espectador, haga clic en el botón hecho.  En este punto, el espectador analiza cada archivo y crea una representación.  Esto puede tomar algunos tiempo para tablas complejas, así que por favor sea paciente!
