Paso 4: El controlador de carga
Como mencioné en la introducción, va a utilizar el controlador de carga Mdavis19 555. En el link que paso 8 todavía está usando su primera versión con el chip LM339, pero su sitio web tiene los detalles de la versión completa 555 como puesta a punto de tensiones de prueba.
He hecho unos sustitutos, un 1455 en lugar de 555, un 330nF 100v en vez de la 0. 33uF 35v y un 2N3904 en vez del 2N2222 y el circuito de primera vez a mi me funciono así. Los puntos de ajuste para la carga y descarga en los puntos de prueba están en la Página Web Mdavis19, 1.667v para la configuración de carga inferior y 3.33v para el ajuste de descarga superior.

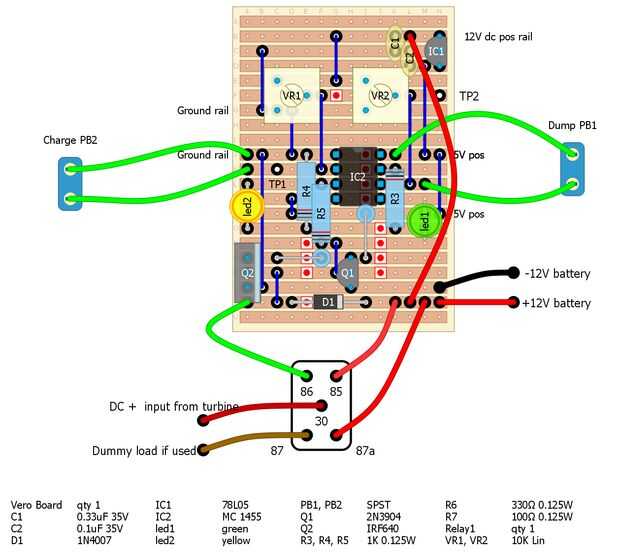

He incluido mi versión de veroboard con una serigrafía de software DIYLCv3 que contiene los componentes que he usado, sobre todo porque eso era lo que estaba disponible, así como el archivo de proyecto *.diy. En el archivo de proyecto será capaz de ver todas las canciones de corte indicadas por una combinación de cuadrados de punto rojo.
Tenga en cuenta que el software no tiene una manera de ver el lado cobre de la pista en sentido contrario, así que marcó todas las pistas de corte con un fineliner en el lado del componente y luego voltea el tablero real para hacer el corte.

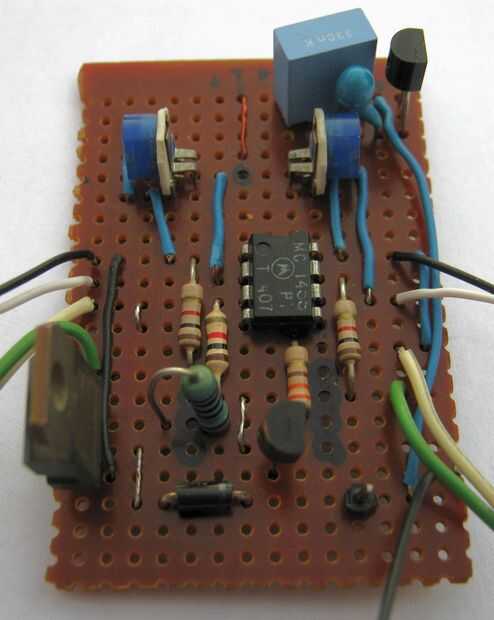

Mi chatarra veroboard fue 14 agujeros de 32 pistas, por lo tanto mi disposición particular, pero no necesariamente la mejor manera de hacerlo.
Principales herramientas eran un corte lateral y soldador.
