Paso 1: Autocad
Usé el Adobe illustrator para crear mi
dibujos. Hay mucho mejores piezas de software pero es todo lo que tenía disponible en el país. Illustrator es un programa basado en vectores y los dibujos se pueden guardar como un archivo EPS o SVG y pueden exportarse en formato DXF. He proporcionado 3 diferentes formatos para los archivos de enrutamiento (dxf, eps y Ai) con la esperanza de que les puede importar en cualquier programa que desee para el fresado. Los archivos de láser pueden encontrarse en la sección de 'Corte láser'.
CREACIÓN DE LOS DIBUJOS DE MECANIZADO PARA CNC ROUTER
Los 3 archivos titulados Mini ranurador del CNC de vaca son 2 archivos de vectores dimensionales listos para importarse en molino del CNC software del compatible con tu router CNC. Cada una de las líneas debe tener sus trayectorias de herramienta definidas por separado. Usé un programa llamado GALAAD con mi CNC.

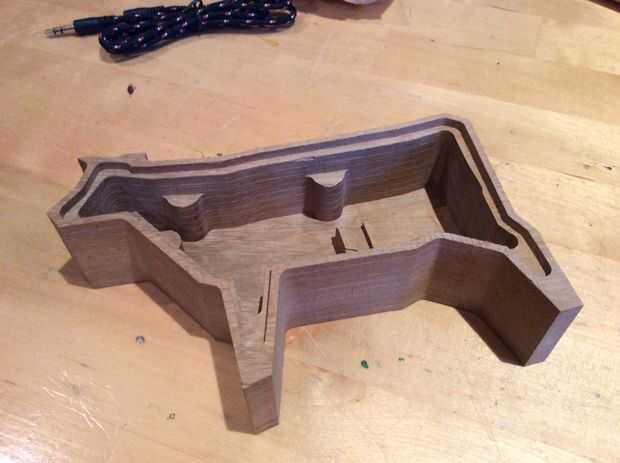

1. Abra su software de fábrica y entrar en las dimensiones de la madera que usted desee a máquina. (Recuerde que esto es la madera que forma la carcasa del altavoz. Debe ser 35mm profundidad en el eje z. El tamaño de x e y son dimensiones (anchura y profundidad de la madera) hasta usted. ¿Cuántas vacas le deseo a máquina?
2. cambie la información de herramienta para adaptarse a su bit de enrutamiento y material. Usé una broca estriado de 6mm recta 2. Tomé pasadas de 3mm en roble o pasa de 5mm en pino (tengo un conocimiento básico de la máquina se puede ver en la foto pero no estoy pro en la creación de otras máquinas así que por favor refieren a la velocidad y tasa de alimentación para usted seleccionado material específico para su máquina)

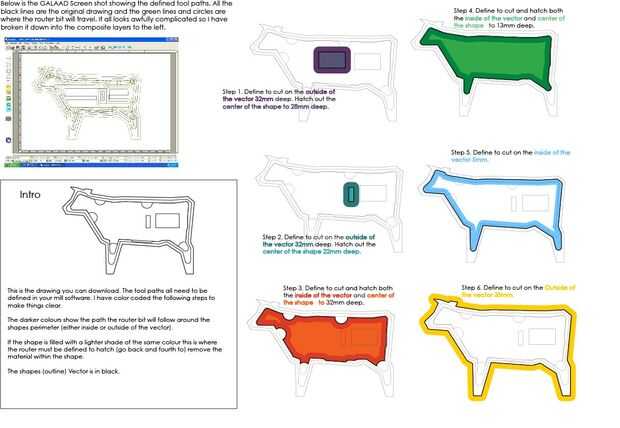

3. en el software de molino definen la trayectoria de la herramienta al interior o fuera de la forma según el diagrama anterior (llamado: profundidades de mecanizado CNC Router. JPG). El diagrama de arriba muestra las trayectorias de herramienta que define en GALAAD. Algunas de las rutas de acceso se establecen en la forma de llenado/trampilla y algunos no son. Algunos caminos están listos para cortar en la parte exterior del vector formas y algunas son dentro. Así que... prestar mucha atención a mi bosquejo anotado.
CREACIÓN DE LOS DIBUJOS PARA EL CORTADOR DEL LASER
Los dibujos de corte láser son mucho más simples. Abra los dibujos siempre! O puede enviar el láser para cortar directamente desde el software illustrator. O importar el fichero dxf o eps en su software de corte del láser elegido. Importó mi archivo dxf en CorelDraw 12, ya que era el único programa para funcionar con los collages corte de láser de Epilog. MÁS ADELANTE SE PUEDEN ENCONTRAR LOS ARCHIVOS DE HERRAMIENTA DE CORTE LÁSER...
