USB recargable Li-Ion LED linterna

compañeros saludos fabricantes,

La inspiración para este proyecto poco vino a mí cuando mi reproductor de MP3 chinos baratos murió en mí.
Después de un fallido a juguete detrás la vida, descubrí que la batería y circuito de carga
intactos y en buenas condiciones.
Así que tuve ahora la básica "módulo" para esta linterna a mano!!!!  :-)

La lista de piezas... y descripciones:

1. SD MP3 PLAYER
Incluso si usted no uno roto, esto realmente es la manera más fácil y más barata que pude encontrar
para conseguir sus manos en una pequeña batería de iones de litio, completo con un circuito de carga y un conector miniUSB.
Sólo hacer una búsqueda en eBay por "SD MP3 PLAYER CLIP" y obtenga el más barato que se puede encontrar.
Consejo: Tratar de que con los tornillos pequeños en el lado. Deben ser fácil de abrir.
Me tuve que Dremel dentro mío.
Precio actual = $3,20

2. PEQUEÑA CAJA DE PLÁSTICO
Esto va a ser el recinto del proyecto. Necesitamos buscar algo barato y bonito.
Tuve esas cajas de batería de 4xAA colocación alrededor que son un complemento perfecto para esta compilación.
Ir eBay y buscar por "AA batería caja de plástico".
Precio actual = $0.99 para un conjunto de dos 2 cajas de.

3. alto brillo blanco LED
Artículo bastante genérico. Sólo para ir de los más brillantes puede conseguir (sobre 17000mcd).
He utilizado cuatro 4, pero usted puede utilizar 3 o 5 incluso. "Duración de la batería brillo VS" debe ser considerado aquí.
Encontré que 4 LEDs dan un buen compromiso entre ellos.
Como con todo en esta construcción, que tenía algunas gallinas
pero en eBay 10 pcs 20000mcd 5mm LED tienen un precio actual = $1,38

4. MOMENTÁNEO MICRO-SWITCH
Aquí se puede utilizar cualquier interruptor encaja en la caja.
Pero dado el tamaño no hay muchas opciones por ahí.
Micro-switch se puede salvar de un lote de máquinas (impresoras grandes por ej.),
pero son absolutamente baratos comprar también. En eBay tienen un precio actual = $1,84, lote de tres 3.

Que en cuanto a materiales a ir...

Ahora tienes el basic herramienta lista:
Pequeños cortadores, Lima plana pequeña, soldador con punta fina, multímetro digital,
alicates, destornillador pequeño Phillips y tal vez de una Dremel...

Y en caso que no ha ya averiguado lo... he aquí las instrucciones:

1. Abra el reproductor de MP3 un Quite la placa junto con la batería.
2. Retire cualquier protuberancias de dentro de la caja de plástico de la batería usando un cortador de lado.

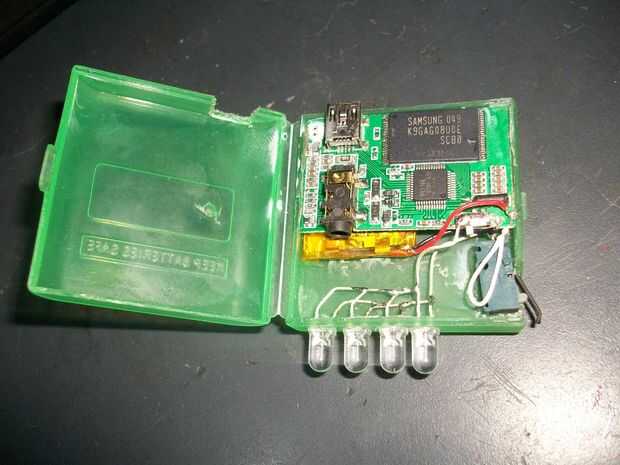

3. pruebe la colocación de la placa dentro de la caja según las fotos.
Algunos presentación será necesario para poder montar. Puede utilizar una Dremel para esto.
En cualquier caso ser muy cuidado de no dañar los restos de cobre en el PCB.
4. hacer pequeños agujeros para las patas del LED pasar a través.
Use un taladro de mano muy pequeño. Puede utilizar la punta de soldar hierro también, pero mantenerlos pequeños.
También cortar los agujeros para el miniUSB y el micro-switch con el cortador lateral.
Utilizar el archivo para hacer los bordes agradable y suave.
5. poner en los LEDs y encolarlas con súper pegamento (pegamento de tipo GEL es preferido).
6. soldar los LEDs en paralelo. POLARIDAD DE AQUÍ!!!!!!
7. Conecte el cable negativo de los LEDs en paralelo a un punto de masa en el PCB.
La carcasa de metal de pequeño interruptor funcionó para mí, pero se pueden encontrar otros puntos también.
8. Conecte el cable positivo de los LEDs en paralelo a uno de los contactos de su mSwitch.
Y luego el otro contacto a la PCB, donde se suelda el cable rojo pequeño de la batería.
(En esencia, va a cablear su LED, a través de un interruptor en paralelo con la batería)
9. adhiera el interruptor y el PCB con súper pegamento. Pero no el cierre de la tapa del pegamento!

Y aquí tienes.

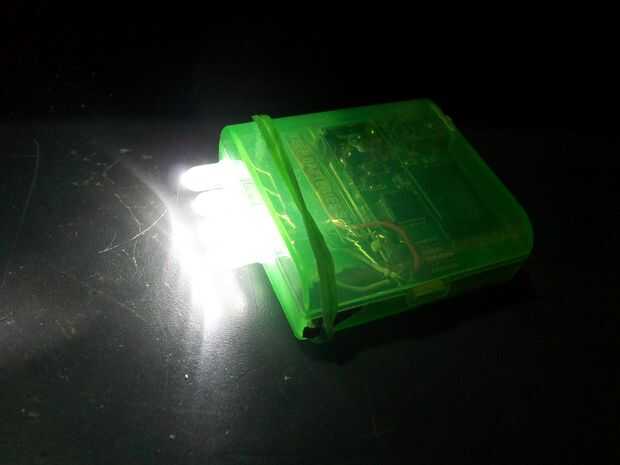

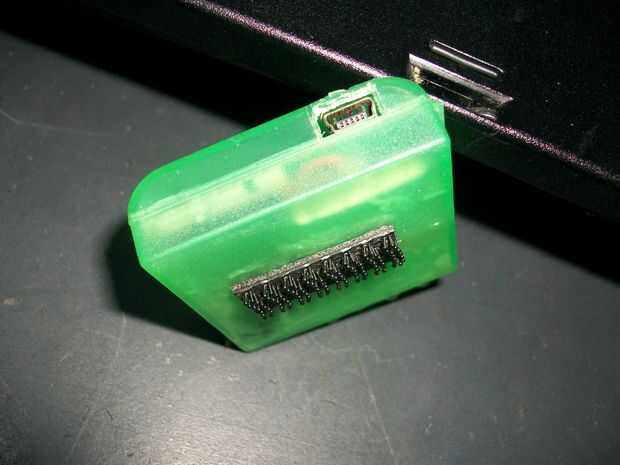

Usted acaba de hacer un pequeño linterna LED recargable USB!

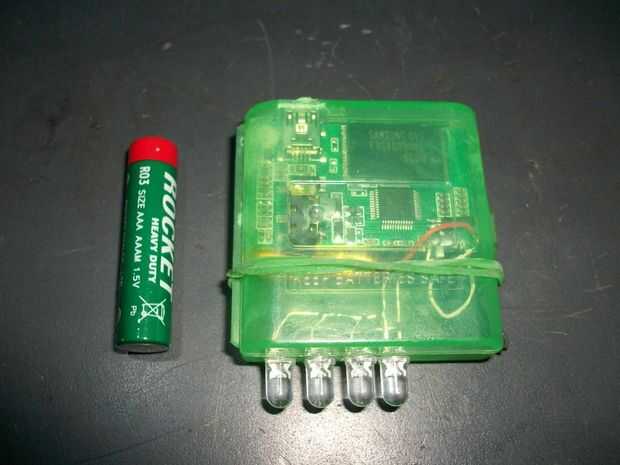

Ahora puede cerrar la tapa de la caja.
Usted puede encontrar una banda de goma que muches el cuadro de color y usarlo como interruptor de encendido permanente
(manteniendo pulsado el interruptor de Micro). ¡ Belleza!

E incluso si no tuvieras ninguna de las partes que
el costo total de materiales es de $4,80

Espero que os haya gustado.
Dejar comentarios en la voluntad!  :-)
