Vaca de mini altavoz USB recargable (9 / 12 paso)

Paso 9: Añadir el interruptor basculante

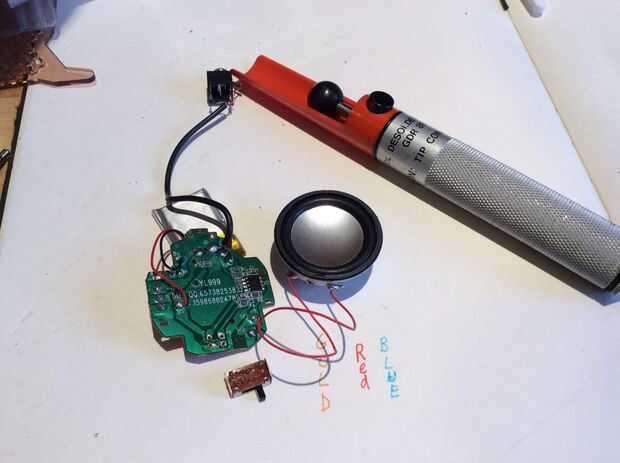

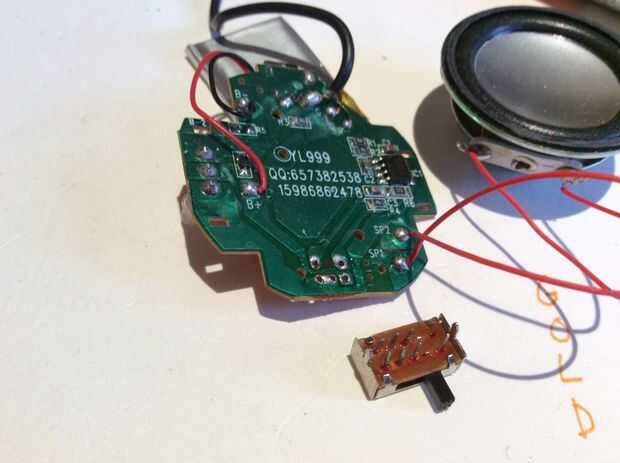

Retire el interruptor existente de la PCB usando una herramienta de desoldadura y soldadura de hierro.

Quita el switch (interruptor ON-OFF-ON) permite la configuración de dos volúmenes.
OFF = APAGADO
ON = volumen medio
ON = alto volumen

El interruptor estoy sustituyendo si es un interruptor SPDT ON-OFF-ON

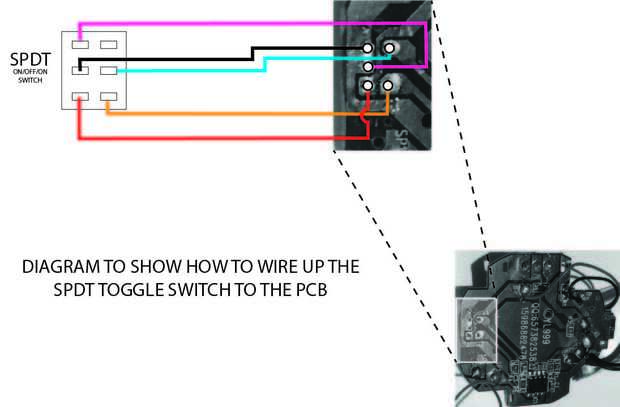

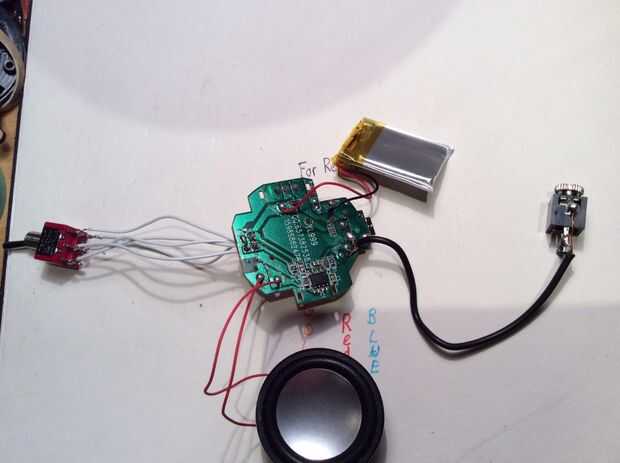

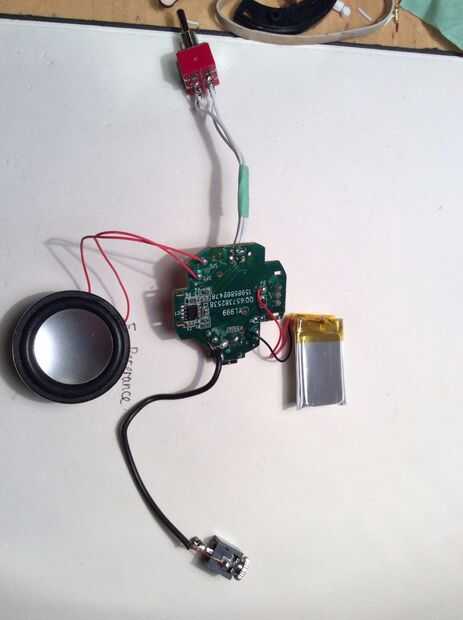

Siga el cableado diagrama arriba para cablear el interruptor a la placa de circuito. El alambre que usé fue que un 22 flexible cable de calibre. Elegí este cable como alambres de calibre más pesados son más propensos a ripear las pistas de la placa de circuito cuando flexiona debido a la rigidez de calibres más gruesos.

Lamentablemente solo tuve blanco cable 22 calibre así que he creado un Diagrama de cableado de colores arriba! ^^
