Utilizando un comparador como un inversor

cuando tienes algunos comparadores ya en tu circuito o integrado en el MCU, hay algunos trucos útiles que puede utilizar.  A continuación le mostrará cómo se puede utilizar un comparador para hacer un inversor de la lógica.

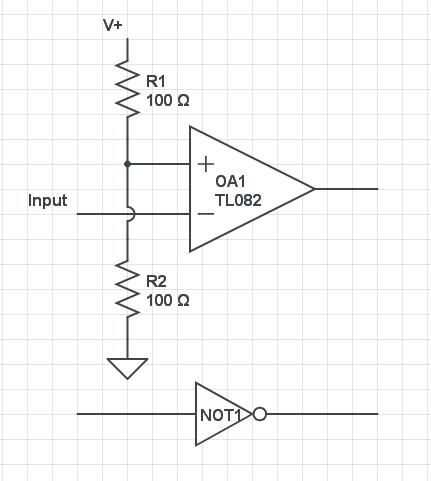

Se enviará la señal a la entrada inversora del comparador (terminal negativo) de.  El no-invertir (borne positivo) se conectará a un divisor de voltaje para proporcionar V + / 2 usando dos resistencias idénticas.  Los valores de R1 y R2 no se fijan en piedra, se puede ajustar como son ambos el mismo valor.

Así que ahora, cuando la entrada está por debajo del valor de la terminal positiva (V + / 2), la salida será V + (alto).  Cuando la entrada está por encima de la terminal positiva (V + / 2), la salida será 0 V (bajo)

Y eso es todo
