USB-ZRLC-pinzas (6 / 7 paso)

Paso 6: Resultados, rango de medida y precisión

Resultado de muestra s:

Estas capturas de pantalla indican los resultados de exámenes de práctica en los componentes:

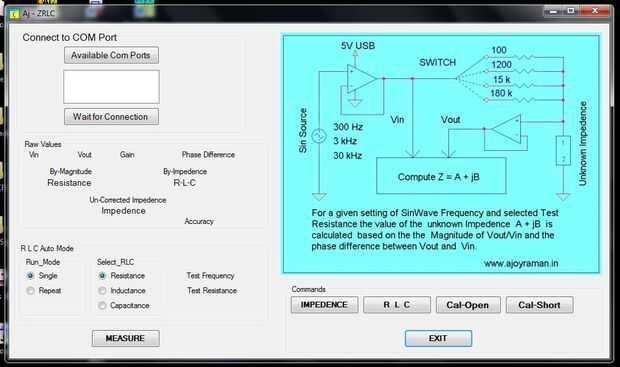

1. pantalla apertura conexión a puerto com

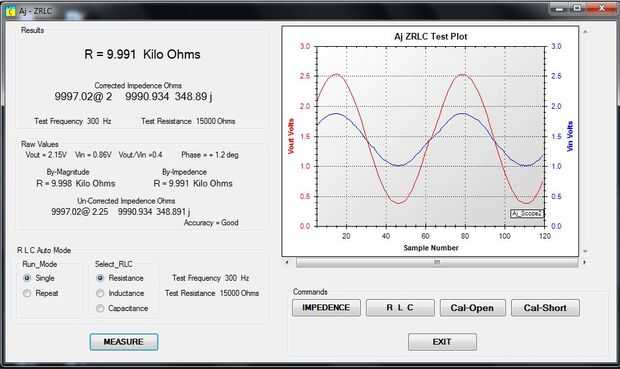

2. R 10K

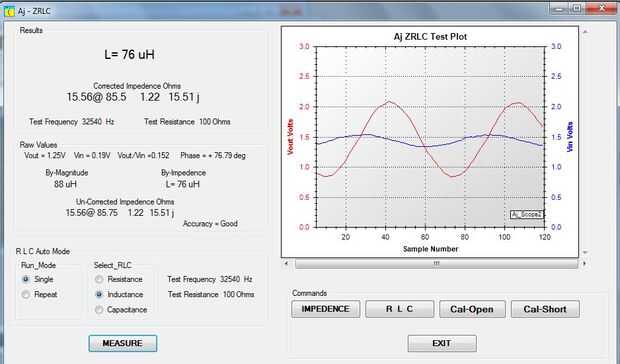

3. L 80 uH

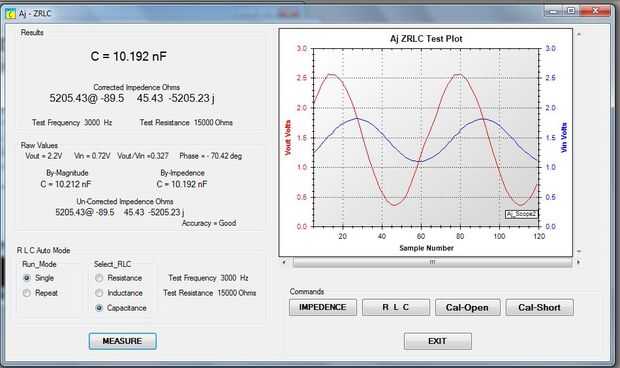

4. C 10 nF

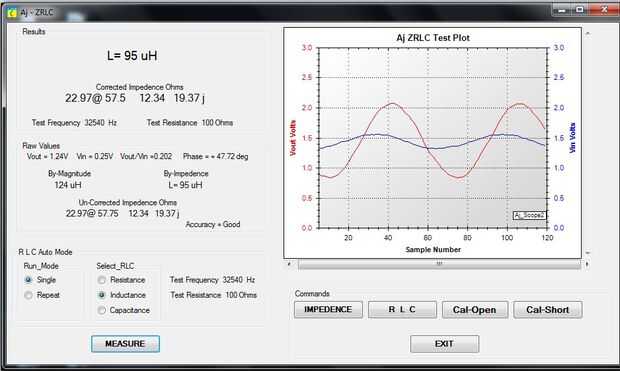

5. L con serie R 100uH 11 Ohm

Exactitud:

Manteniendo la magnitud de Vout/Vin dentro de la gama de 0.2 a 0.8 la exactitud está dentro del 5%

Precisión se degrada fuera de estos límites.

Rangos de medición

Las correspondientes gamas de medición teórica con Test de resistencia y frecuencia de la prueba son:

Resistencia:

100 ohmios con 3 kHz---25 ohmios a ohmios 400

Ohms 1200 con 300 Hz---300 ohmios a 4,8 k ohmios

15 k ohmios con 300 Hz---3,75 k ohmios a ohmios k 60

180 k ohmios con 300 Hz---45 k ohmios a 720 k ohmios

Capacitancia:

100 ohmios con 300 Hz---25,9 uF a 3.98 uF

100 ohmios con 3 kHz---2,59 uF a 0.398 uF

Ohms 1200 con 3 kHz---uF 0,21 a 33.16 nF

15 k ohmios con 3 kHz---17,3 nF a 2.65 nF

180 k ohmios con 3 kHz---1.44 nF a pF 221

180 k ohmios con 30 kHz---133 pF pF 20,4

Inductancia:

100 ohmios con 30 kHz---122 uH a 1.97 mH

Ohms 1200 con 30 kHz---1.47 mH a 24 mH

15 k ohmios con 30 kHz---18 mH a 294 mH

180 k ohmios con 30 kHz---221 mH a H 3,51
