Paso 2: Hardware, PCB, lista de materiales y costo
Hardware & PCB

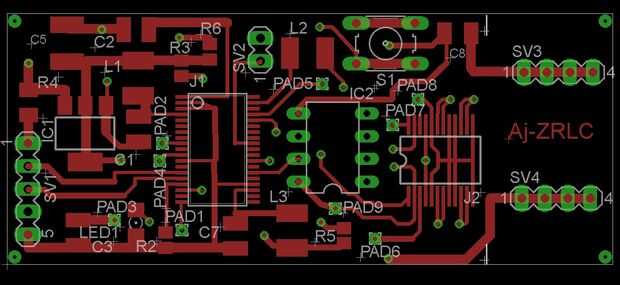

El esquemático y PCB han sido diseñadas con 7.1 de águila y los archivos de diseño incluidos los archivos de la CAM están disponibles como ZRLC_Main_Eagle_7.1.rar.

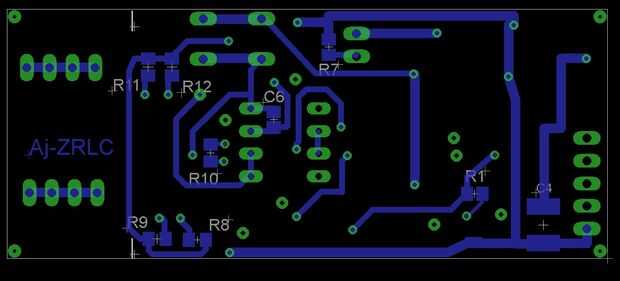

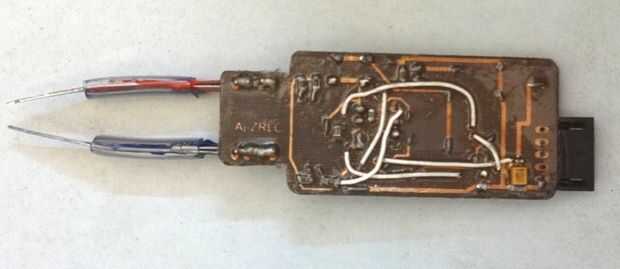

Los archivos pdf imprimibles 1:1 para la parte inferior y tapa espejada se unen para aquellos que deseen hacer el PCB usando el método de transferencia de tóner.
Las piezas BOM y valores están disponibles como archivos CSV.

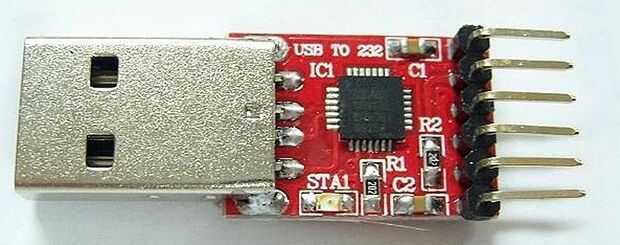

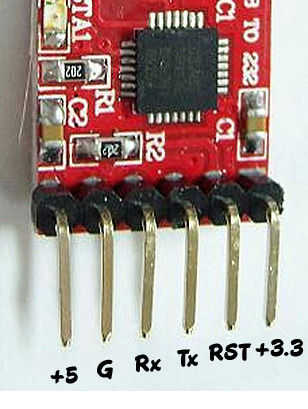

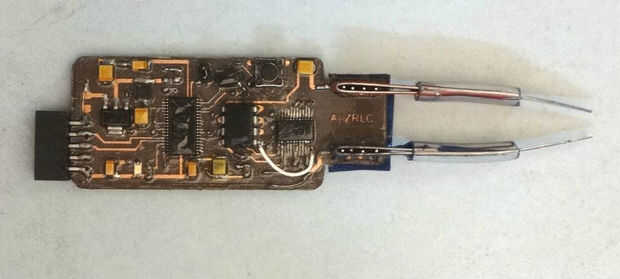

Este hardware cuando es conectado al puerto USB de la PC usando un USB-TTL convertidor que suministra el + 5 v y el Rx-Tx como 3.3V compatible con señales. Actualmente el hardware ha sido probado utilizando un conversor basado en el FT232RL de FTDI y debe trabajar con el CP2102 USB para módulo de convertidor puerto serie USB UART TTL.
El costo de los componentes principales se contribuyó a los circuitos integrados y USB-TTL convertidor:
TMS320F28027DAT, de 32 bits C28x microcontrolador 60 MHz 64 kB Flash, 12 kB de RAM, I2C SPI 38-Pin TSSOP
Acción de RS Nº 798-4475 no parte de Mfr. TMS320F28027DAT 524,61 Rs / $ 9,0
MCP6022-I/P, doble amplificador operacional CMOS de 10 MHz, R-R, 3 V, 5 V, el PDIP de 8 pines RS Stock no. 403-064 Mfr parte no. MCP6022-I/P 108.65 Rs / $ 2,0
ADG714BRUZ, SPST análogo interruptor SPST Octal, 3 V, 5 V, 24 pines, TSSOP, 8 RS Nº 538-8333 Mfr parte no. de Stock ADG714BRUZ 351,64 Rs / $ 6,0
CP2102 USB para TTL USB UART puerto serie convertidor módulo ebay 235.00 Rs / $ 4,0
Total = 9 + 2 + 6 + 4 = $ 21,0
Debería ser posible construir esta unidad por menos de $ 25,0
