Usar una caminadora DC Drive Motor y controlador de velocidad PWM para accionar herramientas (4 / 11 paso)

Paso 4: Tipos de motores de cinta de correr

He visto 3 tipos de motores.

Imán permanente de CC con control PWM (Ideal para par en todas las velocidades).2 los cables del motor (generalmente).

Motor de CC con Control de Motor DC de tensión de armadura. (Ideal para par en todas las velocidades).4 los cables al motor. 2 funciona con la corriente de campo de derivación, 2 funcione a la armadura. Variar el voltaje aplicado a la armadura, variar la velocidad. No todos los motores de 4 cables son tensión de armadura controlada. Algunos tienen 2 cables que forman parte de un circuito de protección térmico. Los que he visto son generalmente azul.

Motores de corriente alterna. (Probablemente no mejor que la CA motor your'e pensando en cambiar). Los motores están funcionando a una constante. Incorpora una polea deslizante especial. Cambiar la velocidad de la correa se realiza controlada manualmente con un cable que cambia el tamaño del diámetro de la polea. Mayor polea motor diámetro Correa una velocidad más rápida, más pequeña polea más lenta velocidad de la cinta (creo).

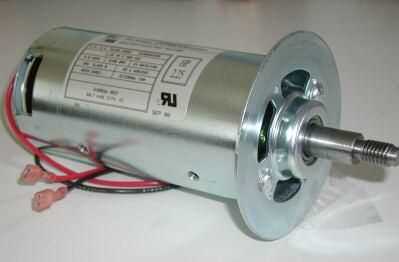

Los motores varían en tamaño pero la mayoría son imanes permanentes, tienen pinceles, un volante de inercia, y han aprovechado bien los agujeros o soporte de la brida soldada a la caja para montaje. Por lo general pueden van desde 80-120VDC pero tan alta como 260VDC. 1/2 a 3.5HP de HP (grado de obligación de caminadora), superior extremo RPM 2500-6000, 5-20 amperios.

Las RPM Max no es tan crítica cuando se puede ajustar a cualquier RPM dentro de la gama y mantener un par constante cercano.

Puede invertir la dirección en los motores de corriente continua mediante la inversión de la polaridad. Simplemente intercambie los cables del motor 2 (normalmente negro y blanco o negro y rojo) en la terminal en la tarjeta de circuito PWM. Recuerde que si invertir la dirección del motor se puede usar el volante como es. Debido a roscas de mano izquierda podría salir. Taladro grifo y tornillo de ajuste del volante al eje
