Usar una caminadora DC Drive Motor y controlador de velocidad PWM para accionar herramientas (3 / 11 paso)

Paso 3: La velocidad del bote

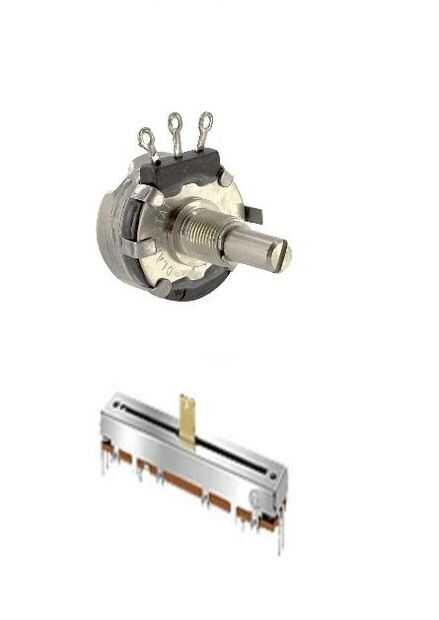

Circuitos PWM utiliza una olla (potenciómetro) para ajustar la velocidad de 0 RPM a RPM Max. El potenciómetro puede ser de tipo deslizante lineal o rotativo. El potenciómetro es clasificado generalmente 5 o 10 K ohmios. Típicamente 0 ohmios no es movimiento y 10K ohmios es máxima velocidad (a menos que tengas los cables olla alta y baja cambiados... entonces que viceversa). Tenga en cuenta el motor no puede incluso empezar moviendo hasta 2 o 3 K Ohms (el valor varía) y realmente no se puede iniciar el bote en la posición de 2 o 3 K Ohm o porque el controlador de motor de caminadora requiere 0 ohmios en la puesta en marcha (algo molesto).

Las conversaciones de olla en la placa de circuito a través de 3 terminales marcan generalmente alto, limpiaparabrisas y baja (o H, W, L).

Algunos controladores utilizan una consola digital para cambiar la velocidad del motor. No quiere desplazarse a través de selecciones programables, rutinas de ejercicio y latido del corazón monitores para cambiar la velocidad del motor en su torno.
Solución: Tirarla y sustituirla por un recipiente apropiado (generalmente 5 o 10 K ohmios Pot). La consola digital interfaces de la tarjeta de circuitos de PWM al igual que la velocidad del bote. a través de los 3 terminales (en algunos marcado G O H o H W L y color negro, blanco y rojo o S1, S2, S3, coloreada azul, gris, naranja.

También se debe utilizar un interruptor para encendido y apagado. El bote es para control de velocidad una vez que la máquina está funcionando.
