Usando tablas de relé para controlar actuadores lineales (2 / 5 paso)

Paso 2: Los fundamentos de la Junta de programación

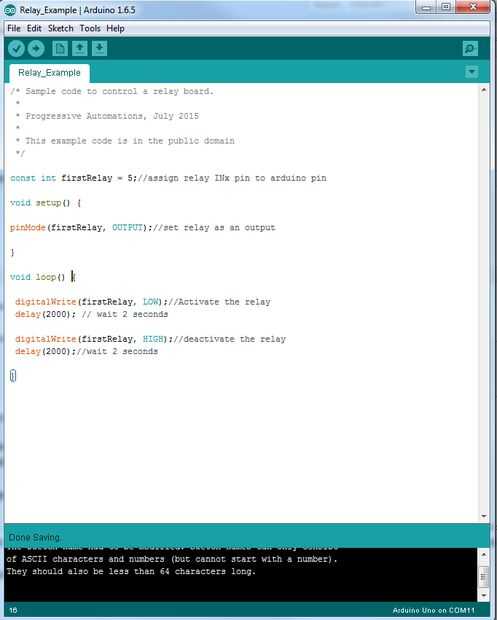

Con la placa conectada al Arduino, nosotros podemos ahora controlarlo mediante programación.

Los relés de conmutación de código es fácil, sólo asegúrese de que los siguientes pasos:

1) asignar el pin que el INx es conectado a un nombre de variable.

-Ex: const int firstRelay = 5;

2) configurar el pin como salida en su rutina de void setup().

-Ex: pinMode (firstRelay, salida);

3) cambiar el estado de pin mediante digitalWrite(). Recuerda, baja activa el relé, alta desactivará.

-Ex: digitalWrite (firstRelay, bajo);

Nota: La placa de relé sólo pretende cambiar en un máximo de 30 veces por minuto, así que una vez cada 2 segundos. Cambiar más rápido de lo que hará retroalimentación eléctrica que podría estropear su sistema.

Ver el vídeo incrustado para ver un ejemplo de control de relé en acción.
