Paso 9: Añadir una valla
Hay tres tamaños de galletas para carpintería. De menor a mayor son #0 (47 mm x 16 mm), #10 (52 mm x 20 mm) y #20 (54 x 24 mm). Todos tienen el mismo contorno, pero la rueda de corte es permitida extender más lejos en la población de los más grandes.

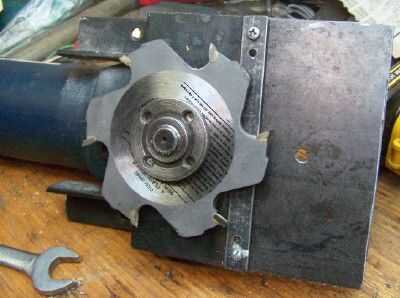

Mi guía es solamente 1/8" de espesor, pero eso es suficiente para saber que he llegado a la profundidad correcta de corte. Ver la primera foto. La guía se sujeta con tornillos y tuercas en la parte inferior de la placa base. Conversión de una galleta de tamaño a otro requerirá más tiempo a mi carpintero que se necesitaría con un unidor de galletas comercial. Sin embargo, preveo usando galletas #20 casi exclusivamente. (Pide prestado un #0 y #10 galleta y dibujó su contorno en un par de galletas #20. Podía cortar un #20 galletas hasta hacer una galleta #0 o #10 para la ocasión rara cuando es necesario que el tamaño.

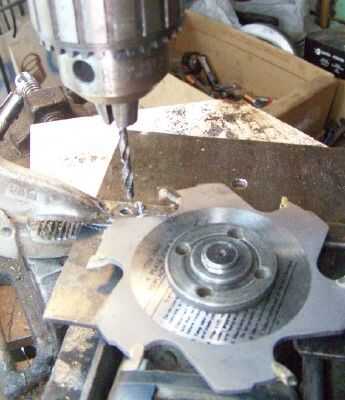

Taladré un agujero en cada extremo de la barra de 1/8 "x 1/2" que es mi guía. Luego sujeta la valla a la placa base con dos pinzas Vise-grip y hacer cortes de prueba en madera. Cuando tuve la guía en la posición correcta para el tamaño de un galleta, usé los agujeros en la valla para hacer agujeros a través de la placa base.
Los agujeros de la placa base están bastante cerca entre sí, así que perforé un segundo conjunto de agujeros en la cerca hacia el interior de los extremos de la valla para que los orificios de la placa base para la media del tamaño de la galleta no interferiría con los agujeros para la galleta #20 o #0 galleta. Ver la tercera foto.

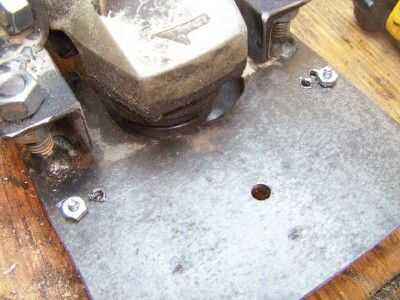

Observe el orificio de la placa base cerca de su centro. Se trata de un agujero de observación para alinear con una línea de lápiz que marca el centro de la ranura de la galleta. Trato de mantener la línea de marcado en el centro del agujero.
Creo que puedo controlar este unidor de galletas con sobre la misma facilidad de la unidad comercial que pidió prestado, aunque no tiene la misma cubierta de hoja de resorte. Colocar una mano firmemente en la parte delantera de la placa base para mantener la fresadora de corte recto (y para mantener la placa contra la superficie de la obra. El cortador de alimentación lentamente en la madera hace las ranuras mejor, también.
