Una tarjeta de crédito de tamaño tarjeta de controladora de Ethernet Arduino compatible (7 / 7 paso)

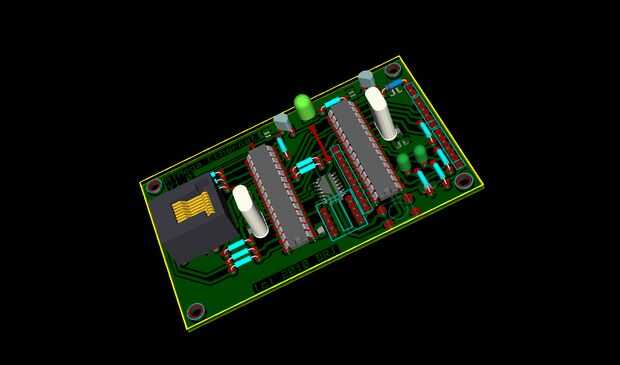

Paso 7: Los archivos KiCad


Muchas personas han estado pidiendo los archivos fuente para este proyecto.

Aquí están.  Están en formato KiCad.  KiCad es código abierto, libre, accesible y no aplica las restricciones de licencia arbitraria. Como comunidad, creo que debemos apoyar software de código abierto.

Comprendo que algunas personas le gustaría ver versiones de águila, pero simplemente no puedo tolerar modelo de licenciamiento del águila.  Soy un usuario privado, pero la limitación de tamaño de los tableros en águila significa que no puedo usar ese producto para hacer trivial 150 x 150 mm PCB para mis relojes.  Así que simplemente no apoyo su producto.

-Aquí es un archivo del árbol del proyecto de mi sistema - espero que sea útil!  Por favor tenga en cuenta la licencia CC de atribución para mis proyectos.

* actualización * había recibido algunos comentarios que faltaban las bibliotecas personalizadas que hice para el MagJack y el enc28J60 - he añadido a la descarga - * deben * trabajar - pero estas cosas son siempre golpear y miss si no les has probado en otra máquina...  (Construir una colección de bibliotecas útiles de que usted incluso no realizar uso...)  También quité la referencia de biblioteca de módulo LCD, ya que no hay instalado ningún módulo de LCD... Era sólo el valor por defecto, como manu de los proyectos que hago tienen pantallas de LCD en ellos.
