Paso 3: Agregar la electrónica
1. con el panel frontal / al frente de la puerta, Monte el regulador de carga cerca de la esquina superior derecha de la repisa con tornillos.

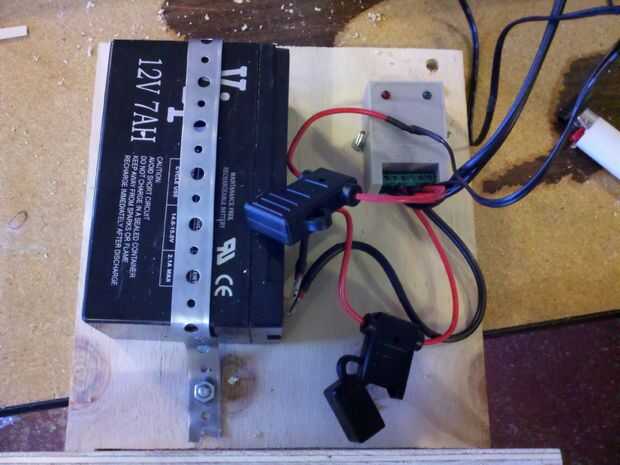

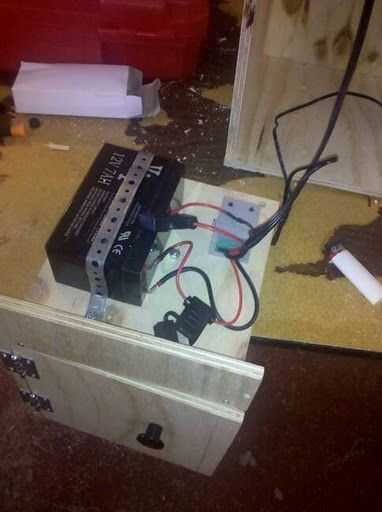

2. Gire la batería hacia los lados como se muestra en la foto con los contactos más cercanos a la puerta. Asegúrese de que hay más espacio en todos los lados y los bordes donde la batería se sentó con un lápiz de la marca. Perfore un agujero donde debe quedar la batería y cerca de la puerta. Usando este agujero, perno de la cinta de plomería en el lugar. Ponga la batería en y la correa de la curva necesaria para terminar en el lado opuesto. Busque y abra el agujero que puede llegar a la madera y otro taladro en ese lugar. Perno de nuevo. Finalmente, perfore un agujero en los otros dos lados de la batería y coloque el perno a través de hilos para arriba. Esta fue mi solución barata para mantener la batería de móviles ya que los tornillos actúan como topes si cambia en todos.
3. a continuación, medir la distancia entre los contactos de la batería y el regulador de carga corte un trozo de alambre un poco más de esa longitud. Engarzar un conector plano a un extremo, tira de la otra y atornille en contacto negativo del regulador de carga batería.
4. tomar el fusible en línea, que debe ser lo suficientemente largos para cerrar la brecha antes mencionada y hacer lo mismo que el paso anterior para el positivo terminal.
5. luego, tome uno de los divisores de zócalo de tres vías coche más ligeros y corte el enchufe. Abrir el enchufe y saber cual cable es positivo y márquelo. (Será el pin del centro del enchufe). Tira de ambos conductores y añadir otro fusible en línea para el positivo. Esta conexión para asegurarse de que está protegida del encogimiento del calor. En el regulador de carga, debe ser un símbolo que es una bombilla. Estas son las conexiones de carga. Lo mismo que antes, positivo con positivo y negativo a negativo. El circuito se apagará de la batería a este divisor si el voltaje de la batería es demasiado bajo, para no arruinarlo.
6. Haga un agujero en el panel superior de la caja (no este estante) y unos dos o tres pies de a través de cable de alimentación se. Una vez más, necesita dos cables. Marque un cable positivo en ambos extremos. Tira de las dos que estarán en el cuadro y atornillar en las conexiones del panel solar en el regulador.
7. antes de irte, conecte un fusible a ambos titulares y hacer que las cosas parecen estar trabajando... Un voltímetro es su amigo en este momento.
8. Perfore el borde de la esquina trasera derecha que alimente el cable desde el splitter en la zona de la caja.
9. Apriete las conexiones de cables una última vez para asegurarse de que no es necesario abrirlo de nuevo.

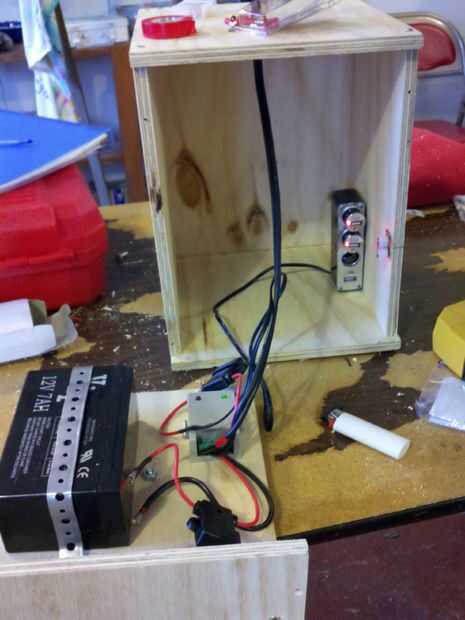

10. Pase los cables a través de como colocar el panel frontal de la puerta / montaje de estante de nuevo en la caja principal y el tornillo juntos nuevamente. Asegúrese de que tener los fusibles!!!

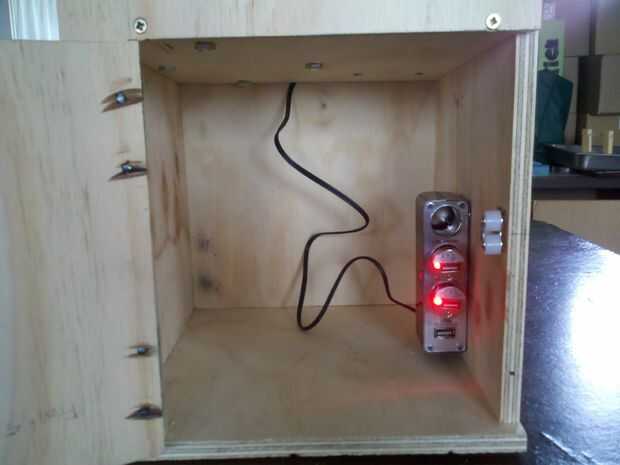

11. ahora, sacar dos tornillos en el lado el separador de coche. Posición algo tuyo como se muestra en las fotos y perfore un agujero de donde crees que hay uno en el divisor. Medir la distancia entre los orificios y perfore otro agujero para eso. Luego, utilizando los tornillos más largos, cinch lo hacia abajo contra la pared interna de la parte de afuera... Cuadros será muy útiles para este paso...

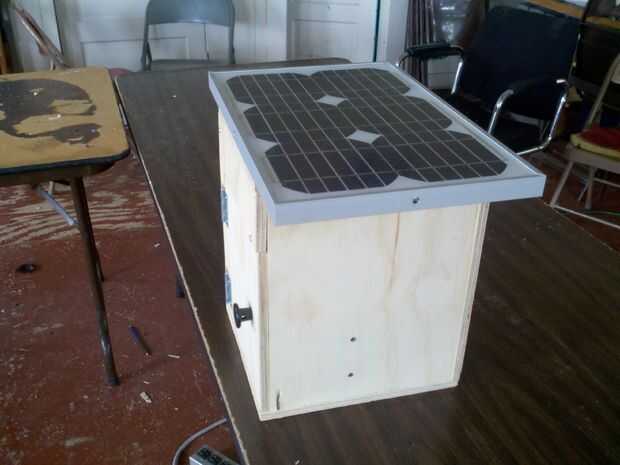

Ahora es el momento para montar el panel!!!
