Una Simple estación de carga Solar (2 / 5 paso)

Paso 2: Construir el cuadro de

Para mantener las cosas simples que decidí ir con una caja para sujetar todos los componentes electrónicos y para el panel solar. Para darme una idea aproximada de lo que se parecería, he creado un modelo 3d usando Google Sketchup. Esto no fue totalmente precisa, pero me dio un punto de partida para cortar madera. Además de almacenar la carga electrónica, he añadido un cerrado de área donde la gente podría dejar sus dispositivos sin tener que preocuparse de ellos que se moje en la lluvia. De lo contrario, la caja entera podría haber sido más pequeño. Se ha cambiado el diseño, he trabajado en él, así que estoy seguro que hay mucho mejores formas de construir este. También olvidé que el grupo tendría que orientarse, que podría haber salvado a mi mucho el dolor de cabeza con precisión de corte de madera. Sin embargo, por el bien de este instructable mostraré cómo construir los con que terminó. Puede modificar este diseño para satisfacer sus propias necesidades. Para los montajes de panel solar a continuación, se necesita hacer una búsqueda en google para saber lo que el mejor ángulo de montaje para ti panel se basará en su ubicación. Porque yo soy bastante más al norte, mina era 45 grados con la placa hacia el sur. El Ecuador sería hacia arriba. Distancia equivalente en el hemisferio sur sería 45 grados al norte. Usted consigue el cuadro... Google responderá a esa pregunta para ti.

Se necesita... (Todas las orientaciones como aunque mirando la parte delantera de la caja)
2 para la parte superior e inferior - 10 5/8 "x 10"
2 para izquierda y derecha - 9 5/8 "x 1'
2 para la parte delantera y trasera - 10 "x 1'
1 estante - 9 "x 9 5/8"

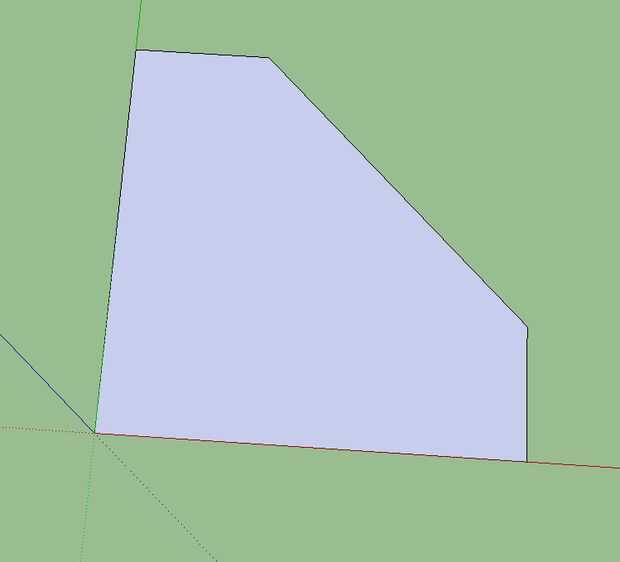

"2 para el panel solar de montaje -? x?" (ángulo recto triángulo con las esquinas cortadas y modificar el ángulo de ubicación global) (Mira las fotos si usted está confundido)
1 sección de seis pies de 4 x 4 tratada (sólo corta cada post por la mitad)

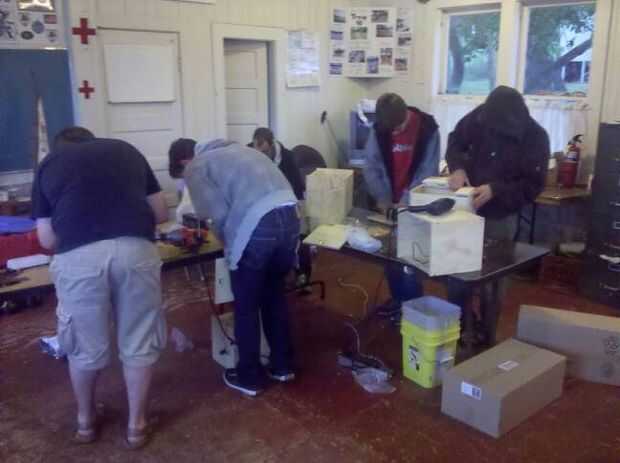

Pasos de construcción (puede modificar)

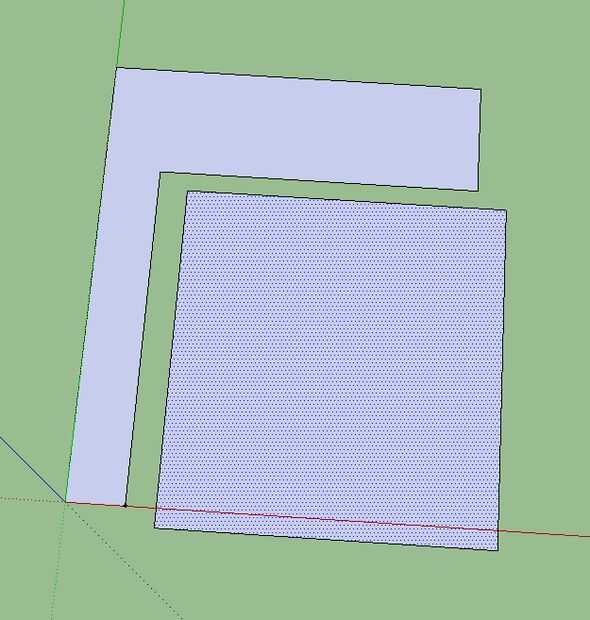

1. para el panel frontal, corte una puerta de 8.5 "x 9" fuera de la parte inferior derecha de la esquina (ver imagen). Este dejará 3" para arriba para la electrónica y un montón de espacio para el montaje de las bisagras.

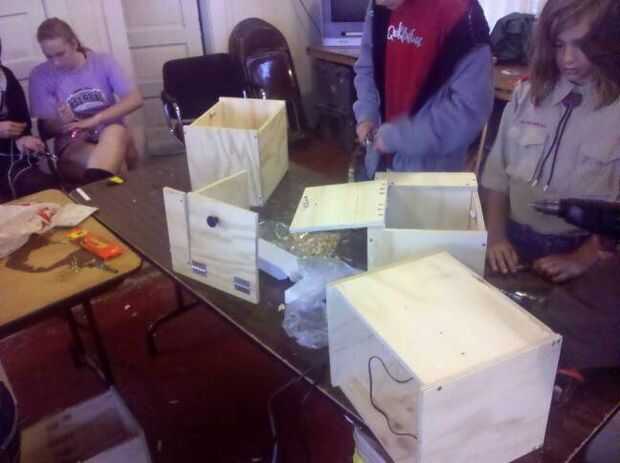

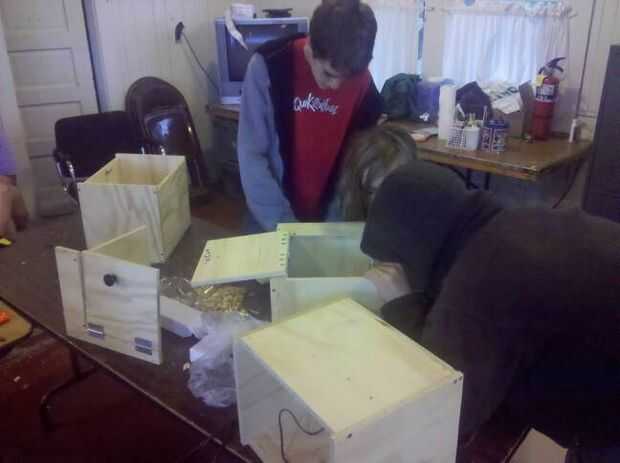

2. Comience atornillando la parte trasera en el panel inferior de la parte inferior, asegurándose de que los bordes son bastante al ras.

3. hacer lo mismo con los paneles laterales, pero estén dentro de los límites del panel inferior. Ninguna de las piezas debe ser fuera del límite de 10 5/8 "x 10" de que el panel inferior. Todo cabe dentro de él. (Para que sepas :))

4. a continuación, atornille el panel superior.

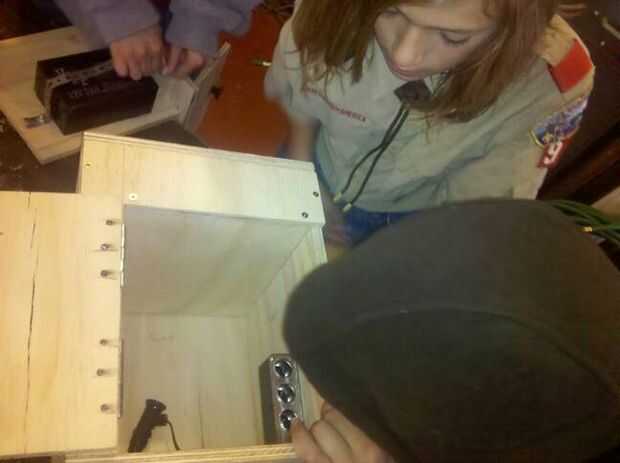

5.Now, la puerta debe se han cortado de la parte frontal. La plataforma en de frente con el estante directamente en el centro del tornillo y alineado al ras contra la parte superior de la abertura de la puerta (puede ser que necesite fotos de éste).

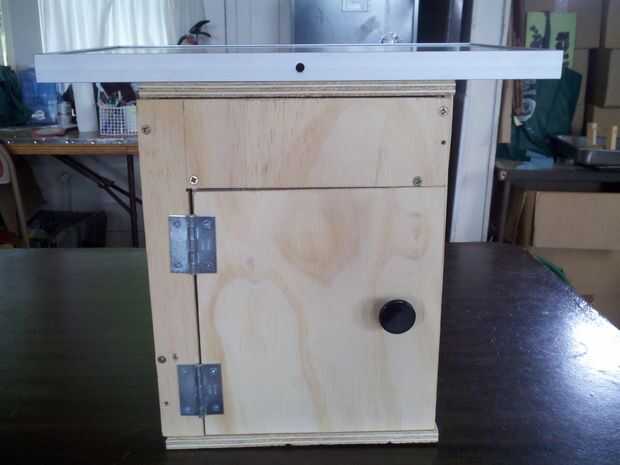

6. a continuación, añadir las bisagras y la perilla a su puerta y adjuntarlo a la tira de madera que ha dejado en el panel frontal, que hace que las cosas se alinean bien.

7. luego, coloque su panel frontal terminado en la caja y el tornillo de la parte delantera. Puede que necesite pulir cosas si no van.

8. por último, una vista de pájaros con su nueva puerta frente a usted, enroscar las piezas del triángulo desde el lado estrecho 1 1/2" de la parte delantera y 1' en el lado. Esto debe salir con dos triángulos de aspecto extraño que e inclinado hacia usted.

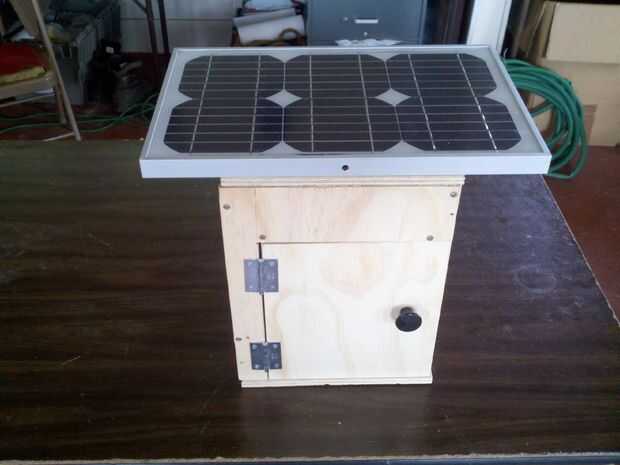

Consulte los cuadros acabados si te quedas atascado... Y sí, dejo apagado el post por el momento ya que permite agregar la electrónica mucho más fácil. También, estas fotos son de cuando las cajas tienen electrónica y no triángulos ya no tomar cualquiera antes de que se ponga...
