Una máquina pequeña Tea Timer (TTT) para Arduino y ATtiny (2 / 3 paso)

Paso 2: Usando un procesador ATTiny85

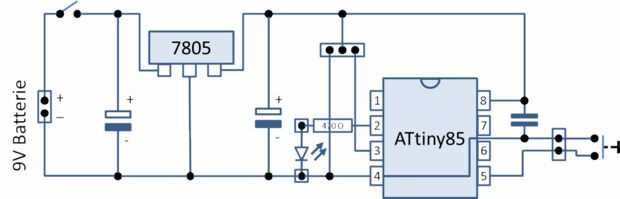

Aquí está el esquema de la Junta que he construido usando un procesador ATtiny85.

La mayor parte del place se necesita para construir la adaptación de la potencia de una batería de 9V a 5V necesarios por el servo y el procesador del ATtiny.

Los condensadores bipolares necesitan tener alguna capacidad de 1μF a 100µF y deben ser capaces de manejar 12 V o más.

El condensador de cerámica junto al chip debe tener 100nF.

El 7805 no necesita disipador de calor con esta carga.

El software que necesita para compilar y subir esto a un procesador ATtiny85 que he utilizado puede encontrarse en:

https://github.com/damellis/ATtiny.

Porque usé el 1.6.1 ide de Arduino entorno tuve que seleccionar la rama de ide-1.6. x antes de descargar. Debe poner estos archivos en la carpeta de Sketches\hardware.

La librería Servo procesadores ATtiny usar está disponible en: https://github.com/solderspot/Servo8Bit/trunk.

Debe poner estos archivos a la carpeta Sketches\libraries\.
