Paso 9: El Transimpedance Amplifer regular

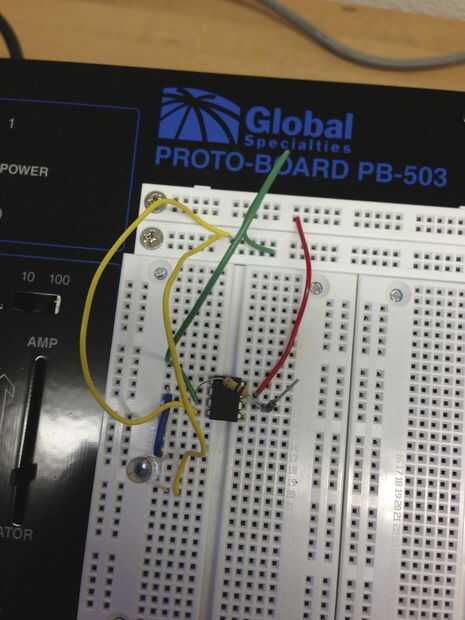

1. Conecte el extremo plano o "rojo" del fotodiodo a la entrada de "menos" de la amp op, como se muestra con el hilo azul.
2. Conecte el otro lado (el lado "negro") a -15 V, como se muestra con el nuevo cable amarillo.
3. (no se muestra, pero para ello si quieres ver la señal de la regular transimpedence amp.): Conecte la sonda del osciloscopio al púrpura al cable y conecte el otro extremo al osciloscopio. Conectar la parte de tierra de la sonda a la tierra misma hemos utilizado thusfar. Puede ver una foto de la instalación de la sonda en el paso 11.

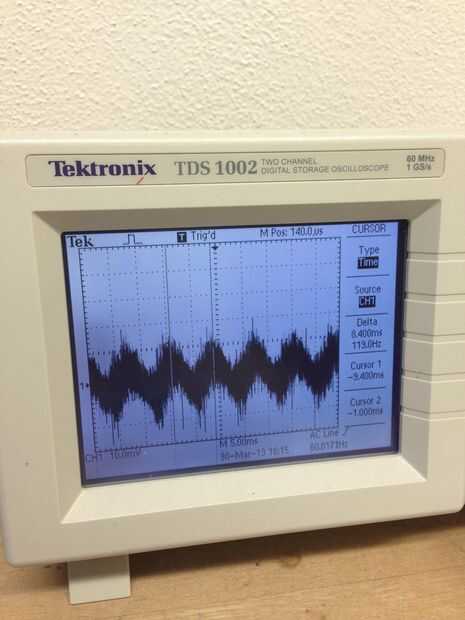

Echa un vistazo a la imagen de nuestra pantalla de osciloscopio. Lo más notable es que parece a una onda senoidal. Si se mide la frecuencia de la onda de seno, usted encontrará que es de 120Hz. ¿Frecuencia suena? Es 2 veces la frecuencia de 60Hz de la línea de corriente alterna donde vivimos en los Estados Unidos! Estamos viendo el hecho de que nuestras luces de techo realmente flash 120 veces por segundo. Es demasiado rápido para los ojos recoger, pero no para el amplificador de transimpedence!
A continuación, usted podría notar que hay un montón de ruido de alta frecuencia en la salida. No estamos seguros de lo que es la fuente del ruido, pero estamos seguros de que queremos deshacernos de ella!
Así que tranquilo o "roll off" el ruido de alta frecuencia, vamos añadir un condensador en paralelo con la resistencia y hacer un filtro de paso bajo...
