Un tornillo de la máquina pequeña de perfil bajo (2 / 8 paso)

Paso 2: piezas

Todas las piezas eran restos que tenía ya, no sé cuánto costaría para comprarlas.

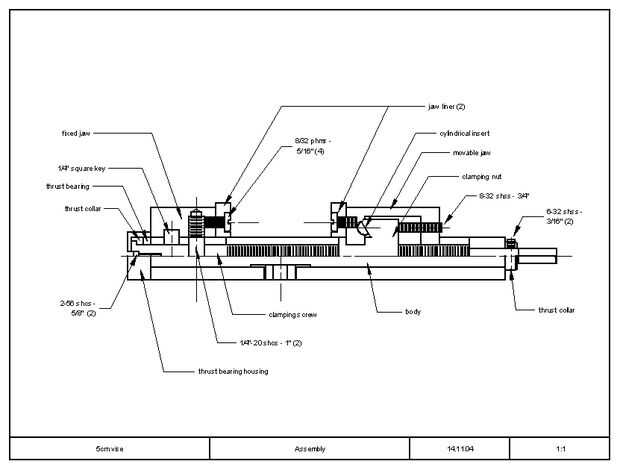

La base de la original es un 18mm de espesor y 15cm de largo en forma de t sazonada de hierro fundido gris. El tallo de la t es de 48mm de ancho, y los brazos son 70mm y están hechos en las lengüetas de montaje. Tengo algunos 1/2 "x 2" acero piezas que pensé en hacer una prensa de tornillo con las ranuras en los lados en vez de las zapatas pero no sé si es un gran material para él.

Ambas mandíbulas son 2" de ancho acero bar. La quijada fija es 1/2" de grosor y de 1 el 1/8" largo, y el movimiento de la mandíbula es aproximadamente 3/4" de espesor y 1 5/8" de largo.

El tornillo es una barra de 179mm largo 1/2" taladro con una pieza de 4mm de 5/8" en el final. El alojamiento del cojinete es una pieza de acero de 3/8" a 1"largo y ancho de 7/8" y la tuerca es una pieza de acero 1" x 1" x 1".

Hay 2" 0,250" pasador duro, 2" pieza de 1/4 cuadrangulares, dos 1" 1/4"-20 tornillos de cabeza hueca, cuatro 5/16" 8-32 máquina tornillos de cabeza, una 1/2 8-32 Tornillo de fijación, dos 5/8" 2-56 tornillos de cabeza hueca y un fino 1/4" eje cuello 3/4" diámetro exterior.

La base es una pieza de 1/2" he encontrado que ya tenía un alesaje caminado de placa de acero. Es cerca de 5 "x 4". Hice la placa de sujeción para adaptarse de un collar de eje grande. La placa de localización es una pieza de 1/8" acero de herramienta de una vieja circular vio, tal vez 1 1/2" de largo y un cierre ajuste a la anchura de la parte inferior de la ranura en el cuerpo del tornillo.
