Paso 5: Diseño péndulo
Para que el trinquete funcionar correctamente, debe controlar movimiento de trinquete móvil. Si se mueve muy poco, no avanzar la rueda de trinquete. Si se mueve demasiado, avanzará a la rueda por más de un diente a la vez. Para controlar mi movimiento trinquete, diseñé una leva para mi péndulo.

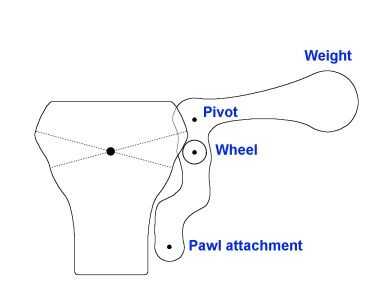

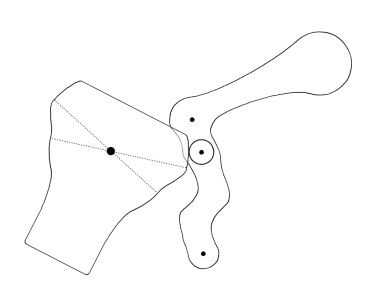

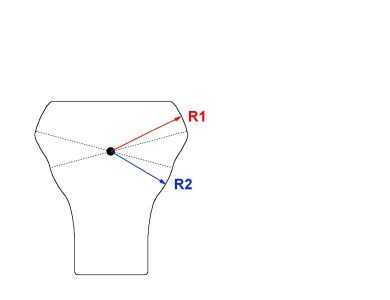

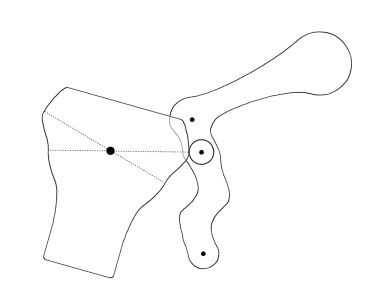

La leva es el pivote del péndulo. Utiliza un más grande y un radio más pequeño, con una transición suave entre los dos. Una palanca ponderada con una rueda se reclina contra la leva. Como el péndulo hace pivotar, la leva mueve la palanca, pero sólo hasta ahora. Incluso cuando el péndulo se balancea mucho, la leva empuja la palanca sólo hasta ahora.
En sobre el centro del péndulo, una hendidura se coloca que se sostenga y ocultar un imán de tierra rara.
La parte inferior del péndulo utiliza una barra de latón roscado. Una sacudida de madera se desliza sobre la barra y es asegurada por un par de tuercas de latón moleteada. La sacudida se puede mover hacia arriba y hacia abajo para ajustar la longitud efectiva del péndulo y por lo tanto su periodo.
