Un proyecto de motor de Stirling (2 / 8 paso)

Paso 2: Hacer el cilindro difusor

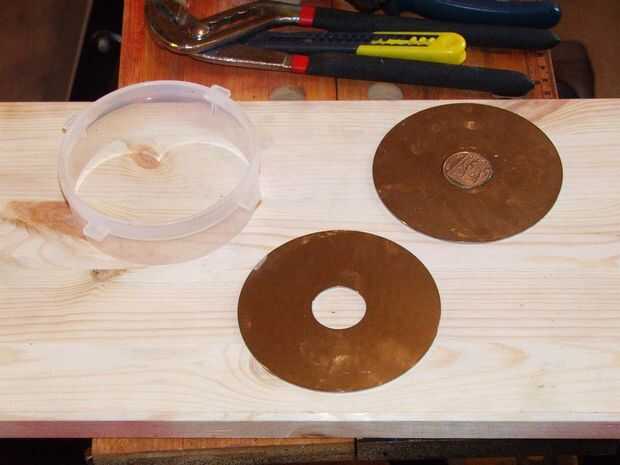

Tuve la suerte cuando compras materiales. El envase de alimento plástico redondo era exactamente el mismo diámetro que los platos del disco duro 3 1/2". Estos tres forman las partes principales del cilindro difusor.

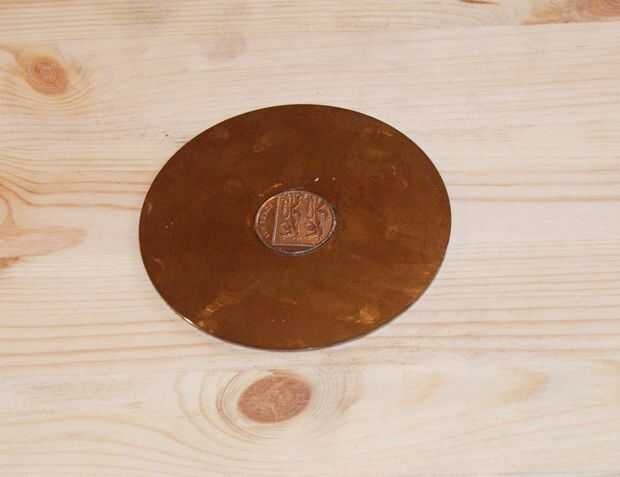

El único problema era que los platos tienen un orificio de 1" de diámetro en el medio! La base del cilindro necesita ser sellada así que añadido a una pieza de 10p a la placa inferior con resina epoxi.

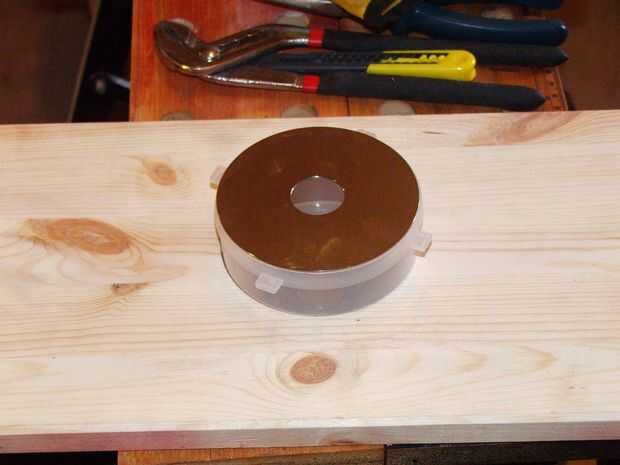

El envase de plástico se redujo hasta 25 mm de alto con una Dremel en una sierra que raja. Si la carrera es 10mm y el pistón de difusor es 12mm de espesor deben existir acerca de 2,5 mm de espacio para el pistón. En este momento no sé si es bueno o malo. ' Una curva de aprendizaje.

La placa inferior fue pegada con pegamento epoxi (Araldite o JB Weld debe hacer el trabajo). Es imperativo que el enlace forma un sello hermético o el motor no funciona! Descubrí a mi costa, después de luchar obtener cualquier tipo de rendimiento del motor. Hubo una muy pequeña fuga en el cilindro difusor!
