Un módulo de relé DIY kit interruptor del aplauso popular (7 / 9 paso)

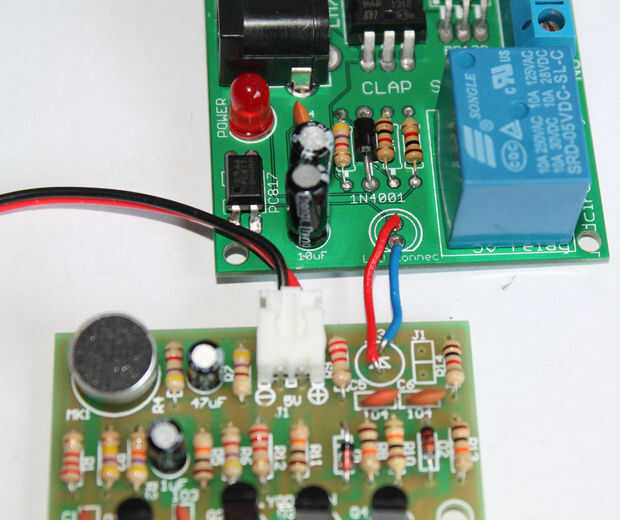

Paso 7: Conecte las clavijas LED del interruptor del clap para el módulo de relé

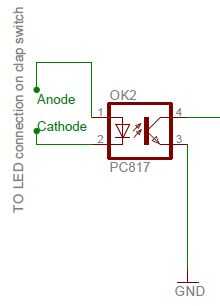

Las clavijas del ánodo y el cátodo del LED en el interruptor de clap tiene que estar conectado a pins de ánodo y el cátodo correspondientes en el módulo de relé. Cuando producimos un sonido/clap, clap interruptor de circuito se encenderá el LED dentro del optoacoplador PC817 que finalmente activa el relé de 5V.

Este kit está disponible en buildcircuit.org.
