Paso 2: construcción
El esquema anterior (ESP8266_01_WiFi_Shield_R2.pdf) muestra la disposición de las piezas necesarias para este escudo. Hay sólo seis componentes, además del módulo de ESP8266-01.
Los diodos 1N5819 protege la entrada de ESP8266-01 RX de salidas de 5V del micro procesador. La resistencia de 330 ohmios (R6) proporciona protección contra cortocircuitos en la salida ESP8266-01 TX, si D1 el micro-procesador accidentalmente se hace una salida. Es necesario algún tipo de fuente de 3V3. Pin de 3V3 de Arduino UNO no es lo suficientemente fuerte para suministrar el módulo de ESP2866. Aquí un tres terminales 5V a 3.3V regulador LD1117V33 se utiliza. El condensador de 10uF es necesario estabilizar el regulador LD1117V33, así está montado lo más cerca posible a la salida del regulador.

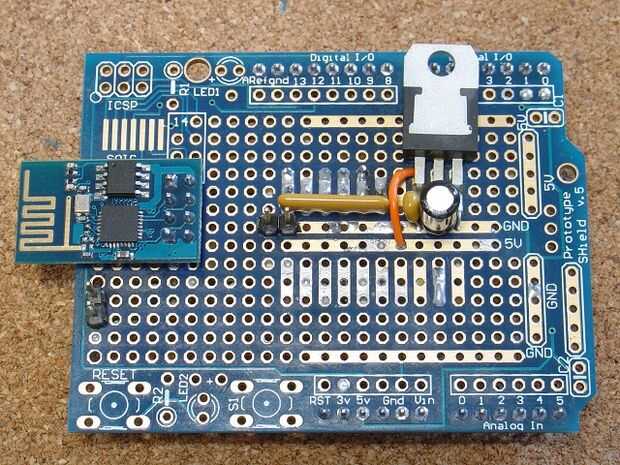

Aquí están las vistas superior e inferior de la placa terminada.
La parte superior del tablero se ve limpiarla. La parte inferior del tablero es un poco un nido de ratas.
Asegúrese de que usted revise cuidadosamente el cableado cuando haya terminado, particularmente los cables a los pines de la ESP8266-01 y el regulador terminal tres LD1117V33. Es fácil de alambre para el NIP incorrecto cuando usted voltee y alambre de la parte inferior. El regulador está montado boca abajo para evitar que la lengüeta metálica, que es eléctricamente conectada al pin de salida, ficha de los pernos del tablero.
