Paso 4: Prueba de la caja de prueba
Ahora que haya terminado de construir la caja de prueba de Tac Tic, estás listo para 'probarlo'! La caja de prueba emite un tono de audio que puede utilizar para trazar una ruta de señal a través de una o más piezas del equipo. Por lo tanto, vamos a suponer que han construido la radio Tic Tac y el amplificador de Transistor de Tic Tac. Retire el auricular de la salida de la radio Tic Tac y conectar ambos cables hasta los cables de entrada del amplificador del Transistor - alambre activo a activo y de tierra al cable de tierra.

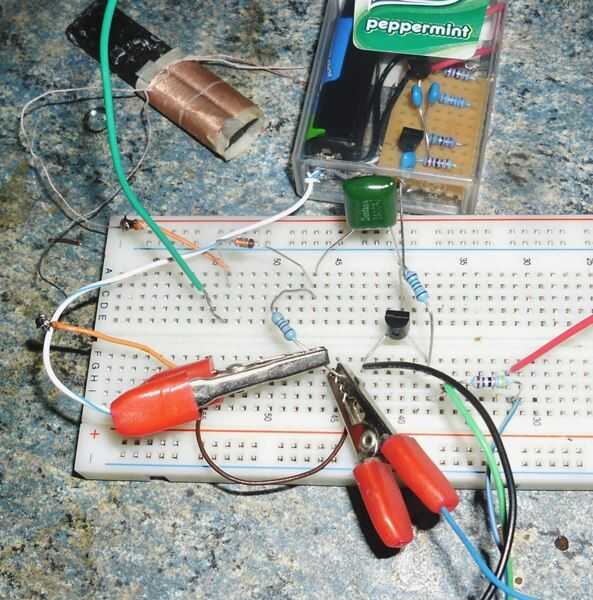

Que ambos proyectos están trabajando correctamente (ya que ha trabajado tan duro para hacerlas!) Quite ambas tablas de matriz de sus cajas y luego conecte la pinza de la caja de prueba para el cable de tierra común. Luego conecte el cable de clip caja de prueba (o la sonda) a los cables de entrada y salida activados de la radio y el amplificador. ¿Usted debe oír un programa de radio y otro tono, superpuestas en ese programa - sí? SÍ!!!!!! ¡ Funciona!
O no... no te preocupes si no funciona al principio. Probablemente es solo una falla de cableado - son fáciles de hacer, pero usted puede ir sobre 'cómo construir' parte y comprobar el trazado de circuito y que cada cable de alambre y el componente esté en el lugar correcto...
Bueno, eso es para la caja de prueba de Tic Tac - nos vemos en el próximo proyecto - el Tic Tac del tono generador - un circuito que puede hacer algunos trucos más... Hasta entonces...
