Un inyector de señal de Audio Simple de la caja de Tic Tac prueba...!

Bueno gente - aquí estamos otra vez! Y aquí es el siguiente paso en la construcción de la serie de Nic Nac Tic Tac de los proyectos. La razón de este 'Test Box' es necesario, es que si se genera un proyecto, y no funciona (por ejemplo - construye la radio y entonces el amplificador, pero no puede conseguir cualquier sonido en tus auriculares/audífonos) entonces usted necesita rastrear a través del circuito y ver a donde todo salió mal.

Este Instructable le mostrará cómo construir un simple, 2 transistor "inyector de señal". Cuando conecte la pinza de tierra y toque la punta de prueba en un circuito de entrada o salida, inyecta un tono de audio de alrededor de 1 khz (1 kHz = 1.000 hercios o ciclos) que está dentro de las capacidades del oído humano. Entonces puede iniciar en la parte trasera de su amplificador de radio o de otro proyecto de audio, trabajar su camino hacia el frente y ver a donde la señal cae o llega a ser menor en volumen.

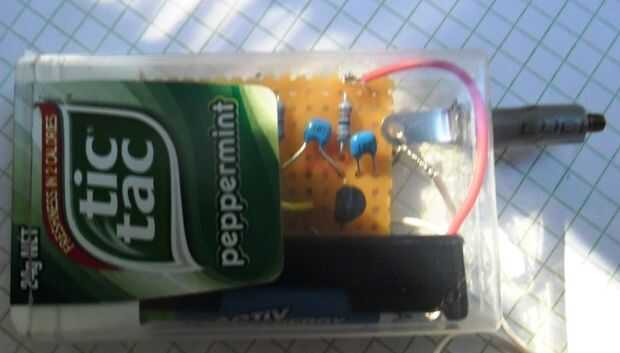

Una vez más, el circuito está construido sobre un trozo de tablero matriz (aproximadamente el doble que los otros proyectos Tic Tac) pero cabe dentro de la caja de Tic Tac más pequeña, para que tenga una continuidad en el tamaño y la forma de cada proyecto terminado. Es accionado por la batería de 1,5 voltios AAA más pequeño, por lo que es bastante 'kid seguro' cuando se trata de cuántos Voltios pequeño Johnny o Suzy están jugando con...

Así que vamos a mirar el diagrama del circuito para el inyector de señal y aprender un poco más sobre transistores y otros componentes simples...
