Un inyector de señal de Audio Simple de la caja de Tic Tac prueba...! (3 / 5 paso)

Paso 3: Hacer el sondeo y terminando...

La sonda de

Conecte los dos cables de los 2 clips (rojo y negro) o a un clip (negro) y el fin de la cabeza del perno, utilizado como sonda. Asegúrese de dejar suficiente 'holgura' en cada uno de esos cables, para que pueda quitar la matriz Junta y batería el soporte necesario hacerlo (por ejemplo, así que usted puede cambiar la batería.) Completa la construcción de la Junta y otros componentes, así que ahora, suavemente Coloque el soporte de la placa y la batería al lado, dentro de la caja de Tic Tac e inserte la tapa blanca, el circuito interior de la caja de sellado.

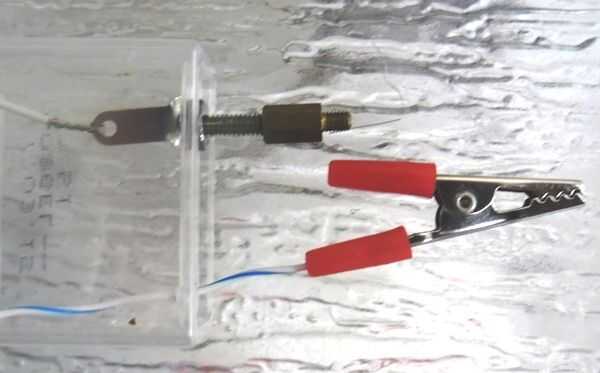

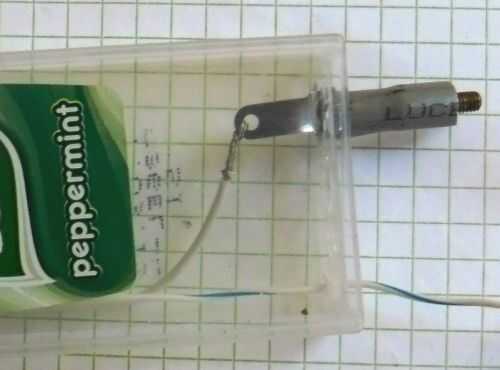

La caja de prueba necesita una sonda adecuada para que pueden tocar fácilmente en punto de la prueba en el circuito en la prueba. En la lista de piezas hay 2 clips especificados (eso es porque Jaycar vende en pares) y puede elegir usarlos-rojo para la punta de la sonda, y negro para la tierra vuelta plomo. Si usted elige utilizar una punta real, que puede la moda, como se muestra en el diagrama. Simplemente tome un tornillo de roscado fino y hacer un agujero en el extremo plástico de la caja de Tic Tac. Con el alambre del extremo libre del C3 envuelto alrededor de la parte interior del perno (justo debajo de la cabeza) Coloque una arandela pequeña sobre, inserte el eje de todo roscado para que sobresalga fuera de la caja y luego enrosque la tuerca en el eje desde el exterior y apriételo. También puede ser una buena idea usar un pedazo de plástico aislante que envuelve (despojado de la derecha trozo de alambre o cable) como 'manga' sobre la sonda, dejando sólo el extremo (5mm o menos) expuesto. También podría obtener una longitud corta de plástico 'del encogimiento del calor' y hacer lo mismo.
