Un controlador de Xbox con LEDs luz (8 / 9 paso)

Paso 8: La joya (opcional)

En este punto, si eres feliz con el A, B, X e Y botones iluminados, usted puede caliente pegamento sus conexiones secure/aislarlos (ver página siguiente) y poner el controlador de nuevo juntos. Si te sientes aventurero, añadimos un solo LED a la joya.

No necesita usar un LED, usted puede utilizar cualquier combinación de las luces lo desea, pero recuerde que diodos LED puede requerir su propia resistencia. Elegí un solo LED como ya tenía las resistencias en mano y hace el trabajo.

Quitar la carcasa

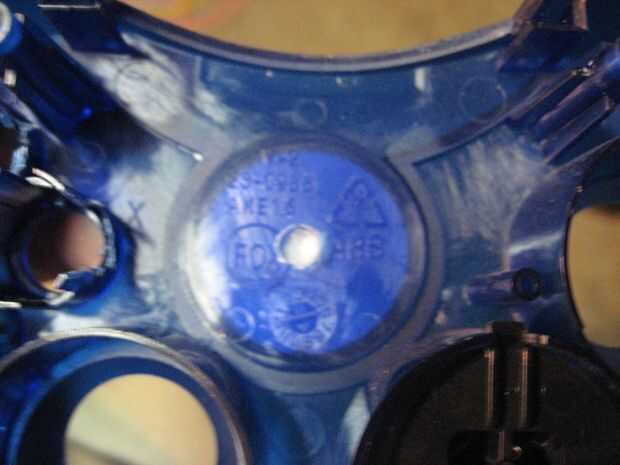

Vamos a quitar la carcasa principal debajo de la joya de controlador de Xbox para nuestro LED luz para arriba. Estoy seguro de que hay una herramienta mejor de usar que un taladro eléctrico, pero es lo tiene en la mano y ha funcionado bastante bien. Distancia de taladro en la carcasa hasta oír un cambio en el ruido (de pegar la pegatina) o ver blanco (la parte inferior de la etiqueta engomada de la joya). Mantener quitando el plástico de la carcasa hasta que haya un borde en el borde de la joya. Si usted pop la joya hacia fuera, quitar la joya toda y aplica pegamento caliente en la superficie de la carcasa y volver a encajarla.

Otra resistencia
En lugar de utilizar dos resistencias separadas como lo hice, si tus LEDs son idénticos podría seleccionar una resistencia que soporta cinco LEDs, en lugar de mi desprevenido método 4 y 1.

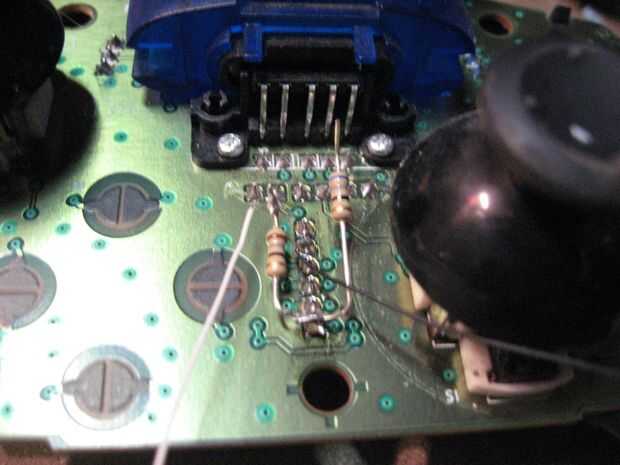

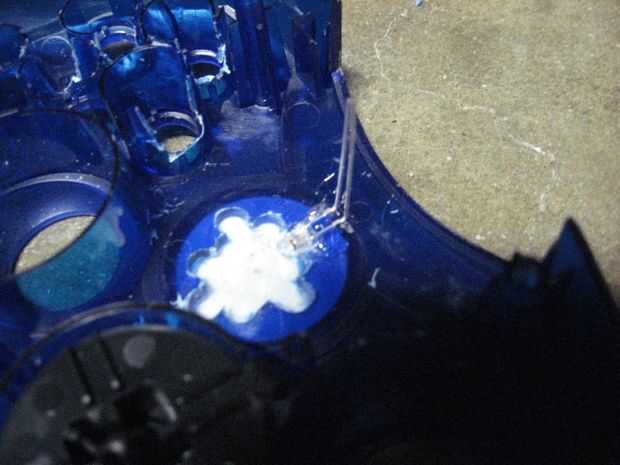

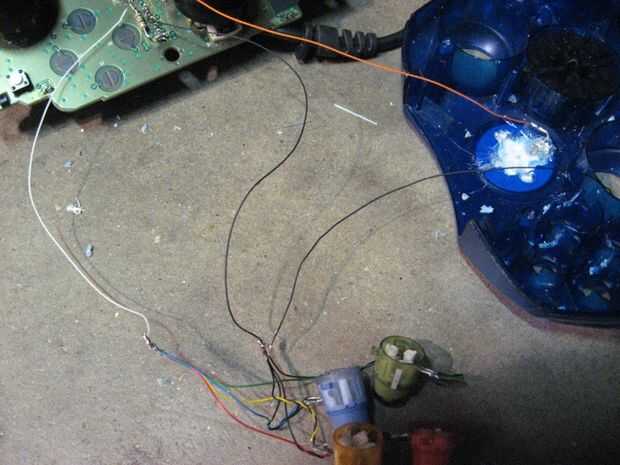

He adjuntado una resistencia de 68 ohmios a la fuente de 5v, que admite una sola 3, 4V LED 25mA. El extremo opuesto de esta resistencia ha sido soldado a la pata positiva de la joya del LED y el cable negativo de la joya del que LED se ha adjuntado al paquete negativo. La joya LED sí mismo ha sido caliente pegado a la carcasa que lo mantenga en su lugar.

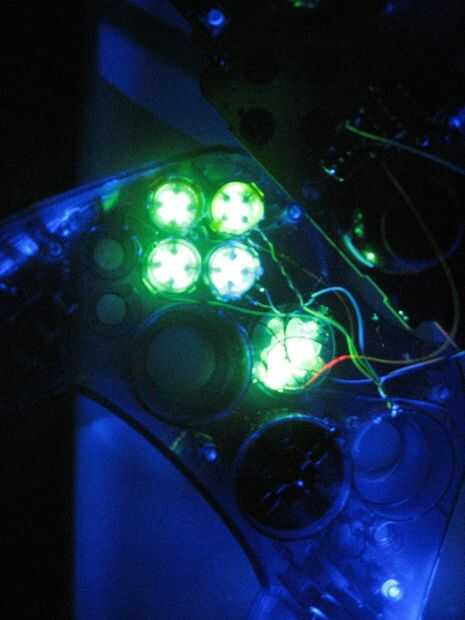

Puede probar el controlador para verificar que todas las luces están trabajando.
