Un controlador de Xbox con LEDs luz (3 / 9 paso)

Paso 3: Los botones de perforación

Information:
Antes de perforar, ve la imagen de abajo para ver la dirección de que los agujeros deben enfrentar. Esta es la disposición óptima de las patas del LED y evitará que los cables que enredado.

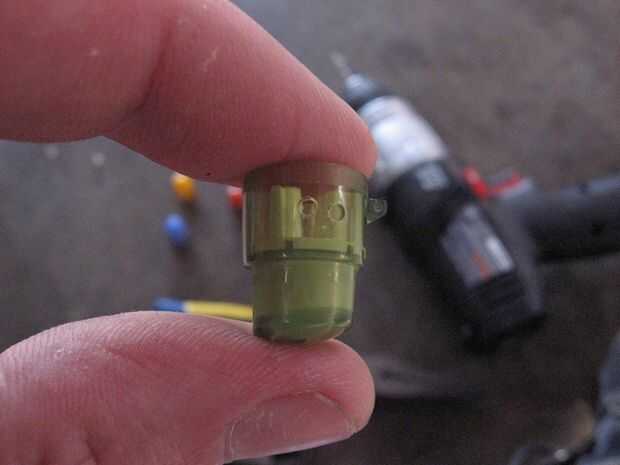

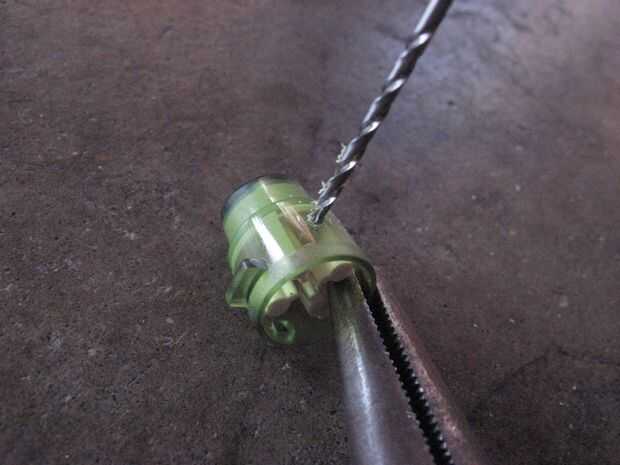

Cada botón tendrá dos agujeros perforados en el lado de la misma para cada pata de su LED. Utilice la broca más pequeña que tienes y espaciar los agujeros para evitar que las piernas tocar uno con el otro. Si las piernas terminan tocando uno con el otro, el LED no se enciende.

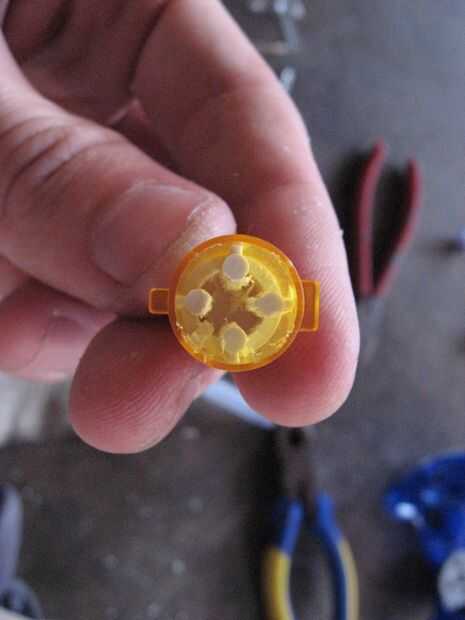

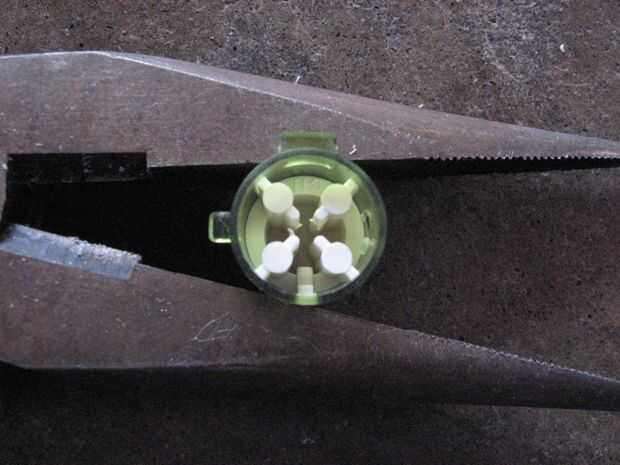

En el centro de cada botón hay cuatro pilares, y unido a cada uno de ellos es una placa delgada de plástico (ver fotos secundarias). Nuestro objetivo es eliminar estas placas y dar cabida a un LED caber dentro del botón. El LED y el cableado deben permanecer por debajo de los cuatro pilares, ya que son lo que presione el botón. No taladre demasiado lejos hacia abajo ya que puede dañar la base del botón donde se encuentra la carta y posiblemente romper la carta.

De perforación

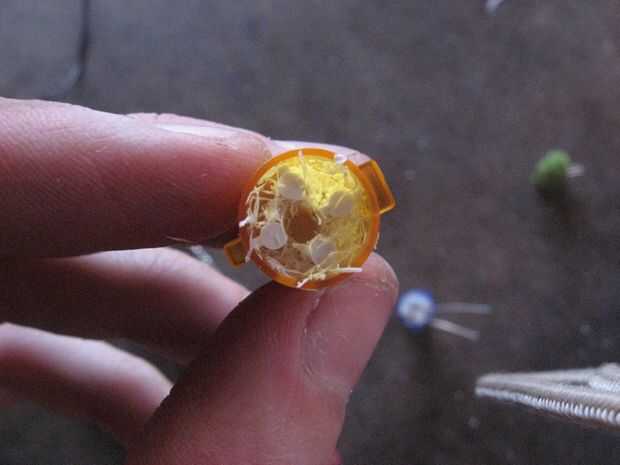

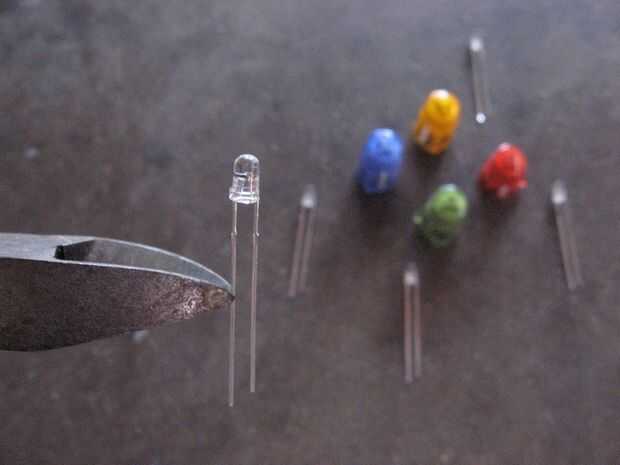

Seleccione una broca sobre la anchura de su LED de 3mm y perforar hacia abajo el botón y quitar las cuatro placas. Después de haber perforado el botón habrá muchas virutas dentro que impiden que la luz que brilla a través del botón, limpiar soplando en él y raspe a trozos con una pequeña herramienta (yo usé mi broca más pequeña).

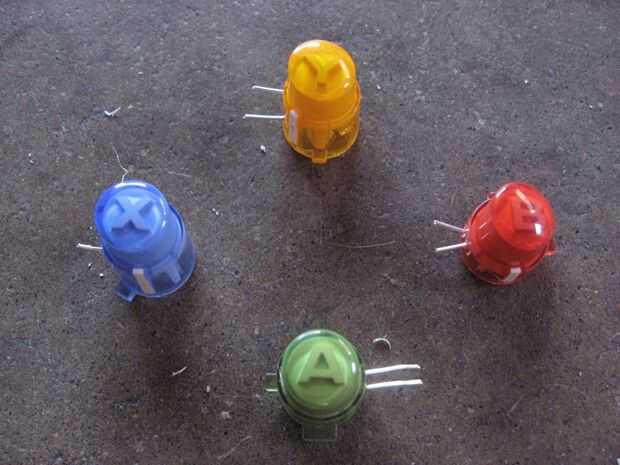

Repita para los cuatro botones según su dirección en la imagen siguiente.
