Un controlador de Xbox con LEDs luz (7 / 9 paso)

Paso 7: La resistencia

Un resistor se utiliza para reducir la cantidad de corriente de una fuente de electricidad a un nivel utilizable por los LEDs. Tendrá que utilizar ledcalc para saber que resistencia necesita para su instalación. LEDs de diferentes colores pueden tener diferentes voltajes. Algunos rojos son 2,0 voltios, algunos blues 3, 4V. Si utilizas la misma resistencia para cuatro LEDs de colores diferentes, algunos serán brillantes y otros dim. Si usted puede conseguir todos los LEDs para tener los mismos requisitos de energía, grandes.

La mejor fuente de alimentación en un controlador de Xbox es la fuente de alimentación 5v rojo. Mi LED RGB requiere 3.4v y 25mA cada uno. URL se utiliza para minimizar la cantidad de alambres y resistencias necesarias para una instalación, mediante la colocación de más trabajo en una sola resistencia (es decir, necesitamos una mejor clasificación de vatiaje máximo para la resistencia, pero en el caso de 5 LEDs no importa). También puede utilizar la serie de cableado, cada LED o recibir su propio resistor.

Para mi instalación, requiere un 18 Ohm, resistencia de potencia de 1/4 según lo dicho por ledcalc (esto es para una fuente de 5v, 25mA cuatro 3.4v LEDs en paralelo). La potencia es la cantidad máxima de calor que puede desprender la resistencia, usted puede tener una calificación mucho más alta que requiere y siendo finas, simplemente no sobrecargue la resistencia.

La fuente de alimentación

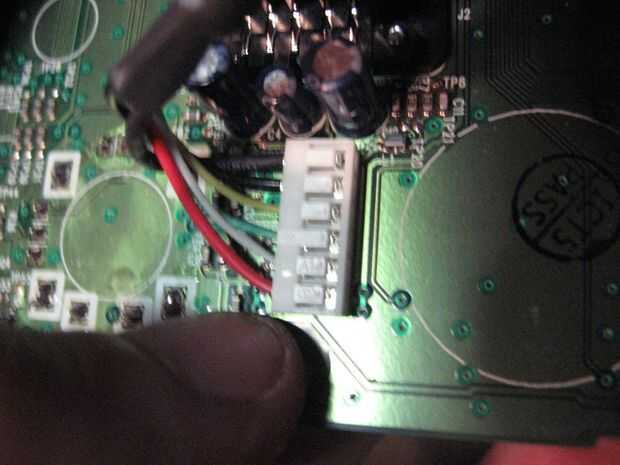

Si nos fijamos en donde el cable del controlador conectado a la placa principal, usted verá muchos cables de colores. Encontrar el hilo rojo (que debe ser en la parte inferior) y seguir el pin al otro lado. Se suelde nuestra resistencia a esta punto de estaño.

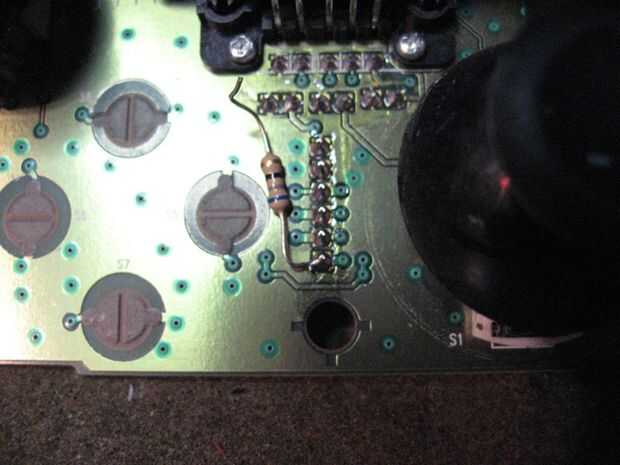

Con los alicates de punta doblar su resistencia en forma el extremo de la lata y coloque en el punto de soldadura en la placa base.

Los cables de cableado

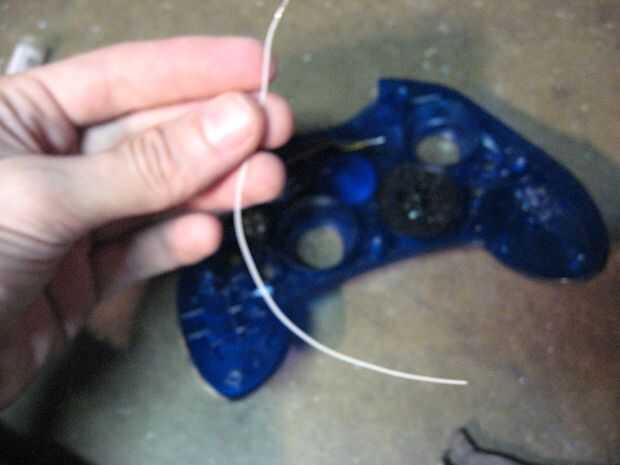

Como todos los cables positivos han sido soldadas juntos, cortar una longitud grande de alambre (6 pulgadas) y soldadura al paquete positivo. Mina es de color blanco y se ha colocado al otro extremo de la resistencia.

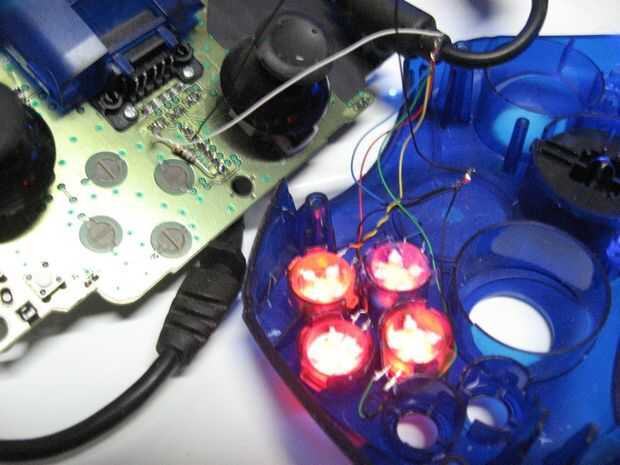

El paquete del negro debe recibir su propio alambre así, sólo se conectarse al punto de soldadura negativo donde el cable negro viene a través de la placa base (ver foto).

Prueba

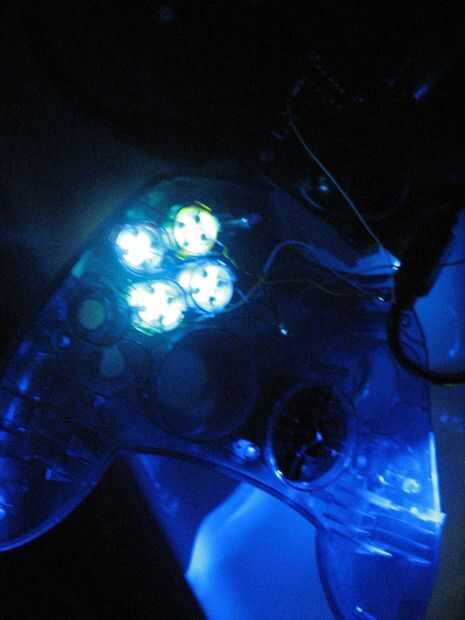

Ahora debería poder enchufar el controlador de la consola, encender y todo debería iluminarse!
