Un controlado inalámbricamente, tablero de mensajes Arduino-Powered (4 / 15 paso)

Paso 4: El circuito

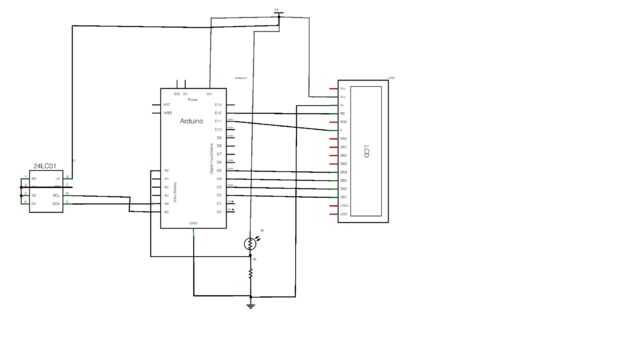

El siguiente diagrama muestra las conexiones a realizar en el área de protoboard. Las conexiones entre el ATMEGA y el XBee no aparecen ya que son cuidados por el escudo de XBee. Si no utiliza el escudo, necesitará su propio desplazador del nivel entre el ATMEGA y el XBee, así como un 3.3v regulador para el XBee. Condensadores de desacople y otros pasivos se asumen también.

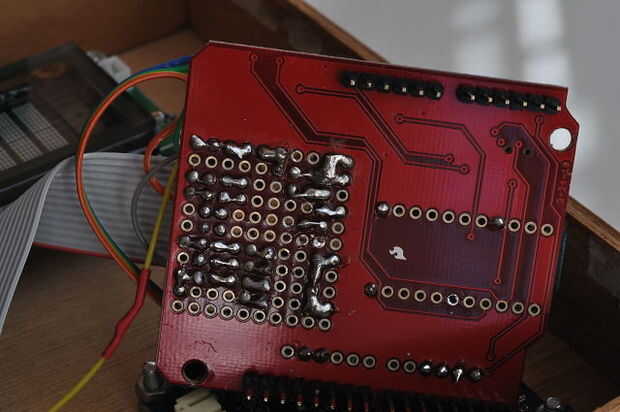

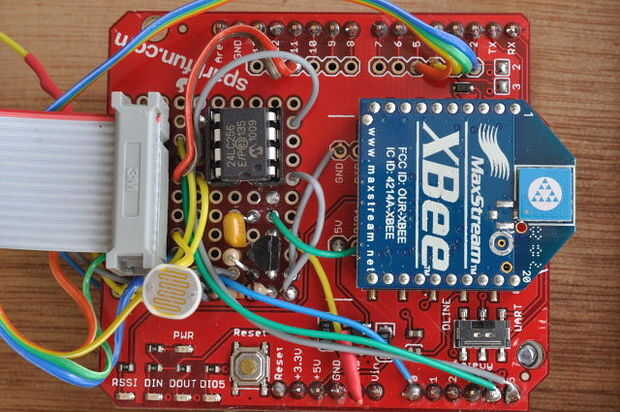

El circuito de pull-down de transistor para el XBee de programación/reset se puede ver en mi protoboard, pero no está incluido aquí.

Si usted quiere construir su propio regulador de 7805, es solo el regulador y un par de condensadores. Usted puede encontrar fácilmente un esquema en línea. Recomiendo usar un adaptador de pared de conmutada 5V regulados en lugar de un regulador lineal si vas a usar un VFD como yo lo hice. Si utiliza un LCD normal, un 7805 es fino y no incluso necesite un disipador térmico. También hay mejores opciones en reguladores lineales, si estás dispuesto a pagar más. Algunos tienen una caída de tensión tan baja como 0, 5V.

Si vas a utilizar a un enchufe PCB montado en protoboard, asegúrese de comprar uno con los pernos estándar 0,1" espaciados. El estilo más común tiene las espadas más grandes que es más fuerte, pero no funcionarán en un protoboard.

En los próximos pasos, voy algunos del código que podría ser útil al principio programador de Arduino.
