Un cohete de 2 etapas modelo electrónico (con piezas impresas 3D!) (2 / 11 paso)

Paso 2: fuentes de

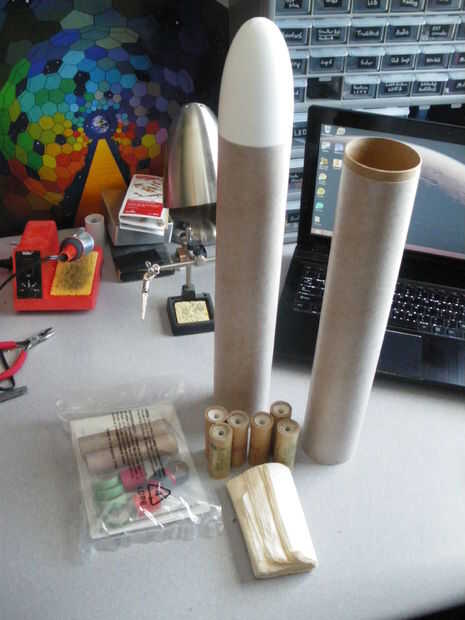

Para esta segunda versión va a necesitar unos suministros que van desde la electrónica a los cuerpos del cohete a 3-d imprime piezas.

Herramientas
-Soldador
-Soldadura
-Bomba de la soldadura
-Cortadores ras
-Alicates de punta
-Cinta de aislar
-Manos
-Ordenador portátil (con Software de ingeniería)
-Lápiz y papel
-Caliente/Super Glue
Hoja - Exacto
-Dremel herramienta y accesorios surtidos
-Multímetro
-Impresora 3D

Electrónica
-Cabeceras mujer https://www.sparkfun.com/products/115
-Eje de balancín interruptor https://www.sparkfun.com/products/10727
- Https://www.sparkfun.com/products/8432 de terminales de tornillo
-Imanes
-Misil cubierta del interruptor https://www.sparkfun.com/products/9278
-Reed Switch https://www.sparkfun.com/products/10601
-SPDT interruptor https://www.sparkfun.com/products/102
-LED verde y rojo
-10K resistencias
-MOSFET Power Control kit https://www.sparkfun.com/products/10256
-Interruptor de llave https://www.sparkfun.com/products/10445
-D pilas
-D los titulares de la batería

Http://www.amazon.com/Arduino-ARD-NANO30-Nano-v3-0/dp/B003YVL34O/ref=sr_1_1?s=electronics&ie=UTF8&qid=1373151963&sr=1-1&keywords=arduino+nano - ArduinoNano

-CR2032 Pilas y portapilas
-Interruptor https://www.sparkfun.com/products/9276
-Perfboard (utilicé forma tableros Radioshack)
-Cable (yo usé rojo, negro, amarillo y verde)
-Condensador de 2,5 voltios 1 faradio

Partes del cohete
-BT-80 cuerpo tubos http://www.amazon.com/ESTES-303090-BT-80-Tubes-ESTT3090/dp/B001AITVAG/ref=sr_1_1?ie=UTF8&qid=1373152886&sr=8-1&keywords=bt-80

-Nariz http://www.amazon.com/ESTES-303168-NC-80B-Nose-ESTT3168/dp/B001BHKARE/ref=sr_1_1?s=toys-and-games&ie=UTF8&qid=1373153239&sr=1-1&keywords=nose+cone

-Soporte del motor para 2da etapa http://www.amazon.com/Estes-Rocket-Mount-Kit-Engines/dp/B000RXWFJO/ref=sr_1_1?s=toys-and-games&ie=UTF8&qid=1373153320&sr=1-1&keywords=engine+mount+kit

-Tubo acoplador http://www.amazon.com/Rocket-Coupler-Assortment-Estes-Rockets/dp/B000RXTGPA/ref=sr_1_cc_1?s=aps&ie=UTF8&qid=1373153378&sr=1-1-catcorr&keywords=tube+coupler+estes

-Quest encendedores http://www.amazon.com/Q2G2-3-5-Igniter-6-HAZS/dp/B001RTK6HU/ref=sr_1_1?ie=UTF8&qid=1373151883&sr=8-1&keywords=quest+q2g2

-Recuperación de la guata http://www.amazon.com/Estes-2274-Recovery-Wadding/dp/B0006NAQ6O/ref=sr_1_cc_1?s=aps&ie=UTF8&qid=1373153595&sr=1-1-catcorr&keywords=estes+wadding

-D clase motores http://www.amazon.com/Estes-D12-5-Rocket-Engine/dp/B0057UW8AS/ref=sr_1_1?s=toys-and-games&ie=UTF8&qid=1373153851&sr=1-1&keywords=estes+d+engine
-Paracaídas http://www.amazon.com/Estes-302271-24-inches-Parachute/dp/B0006NAQ6E/ref=sr_1_4?s=toys-and-games&ie=UTF8&qid=1373155280&sr=1-4&keywords=estes+parachute

Misc
-Caja de cartón
-Modelo pintura
-Sábana de madera contrachapada con una superficie de alrededor de 1,5 pies cuadrados
-Pieza de madera de unos 18 cm de altura y aproximadamente 1 a 2 cm de diámetro

Para aquellos de ustedes que deseen sustituir el interruptor de láminas por un elemento piezoeléctrico
https://www.Sparkfun.com/products/10293
