Paso 16: Obtener el motor base juntos.
Ahora pido disculpas por no hacer esto en más pasos, pero esperemos que lo encontrará muy hacia adelante cueste lo que cueste.

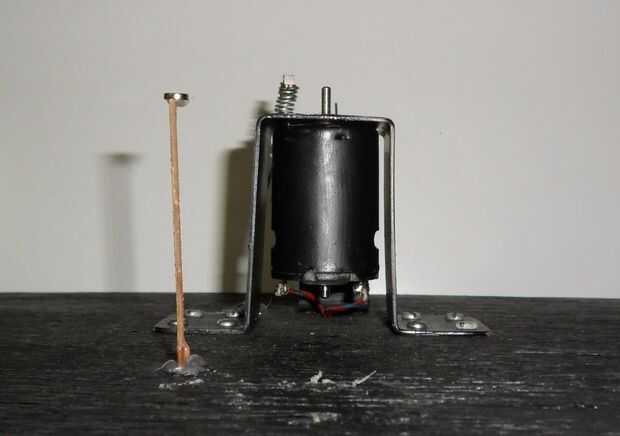

Se necesita una base y soporte para sujetar el motor y el imán (que se utiliza en conjunto con el sensor de efecto hall)
Utilicé una pieza sobrante de madera y pintó un bonito lustre negro - muy linda!
Tienes que montar el motor en el centro del tablero y tiene un agujero perforado hacia fuera debajo de él para que puede alimentar los cables a través de la potencia del motor.
Una vez hecho esto en su lugar, usted necesitará rompan su otro motor y sacar uno de los dos bloques de grafito que el motor se utiliza para transferir energía al rotor. Usaremos esto para transferir Vcc a la junta giratoria.

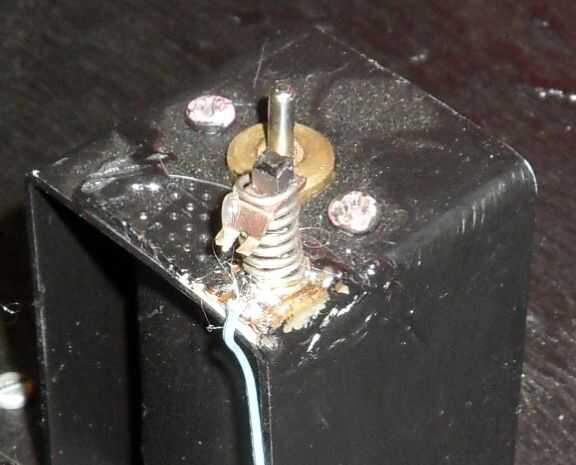

Ahora con algún alambre de núcleo sólido bastante difícil, envuélvalo alrededor de un lápiz para hacerte un resorte. La primavera en un pequeño trozo de veroboard la soldadura y luego pegamento caliente a la Asamblea de la carcasa del motor. Entonces puede simplemente 'atornillar' en la escobilla de grafito porque debe tener una tira de cobre unido a él.

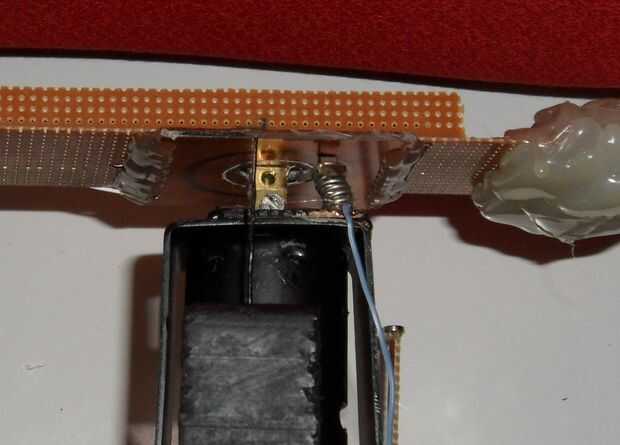

A continuación, obtener su proyecto POV y montarlo en el motor, colocando sobre el eje del motor y atornille el tornillo sin cabeza para sujetar firmemente en su lugar. El tablero de transferencia de energía debe entrar en contacto con el bloque de grafito en la primavera - que debe permanecer en contacto en todo momento como usted gire 360 grados. Si no le necesite soltar el tornillo prisionero y ajustar la alineación un poco.

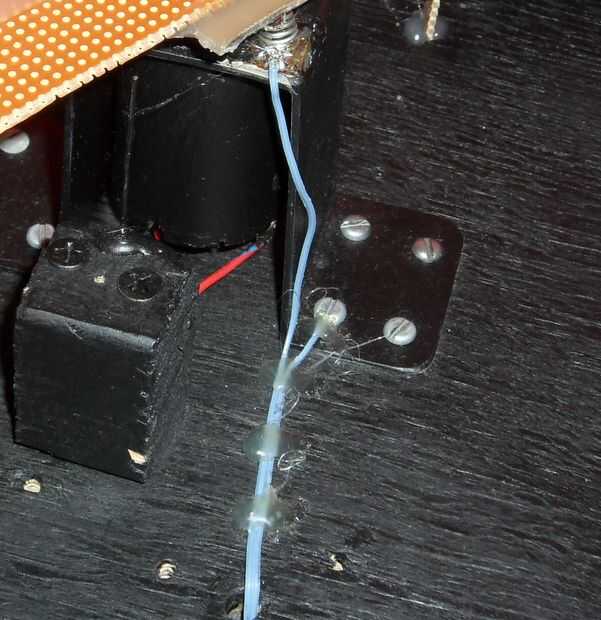

Ahora soldar el cable positivo de tu fuente de alimentación 7,5 voltios para la primavera / montaje de bloque de grafito y la negativa de alambre le puede conectar a la caja del motor.
Transferir terreno a la Junta de giro mediante el motor de la vivienda (ya que es todo el metal) y luego transferimos el lado positivo de las cosas a través de la escobilla de grafito - trabaja un convite! El grafito es auto lubricante así que dura bastante tiempo.
